Guide d’entretien Oregon : chaîne, guide et pignon
Identifiez votre ensemble de coupe, entretenez-le correctement et repérez les principaux signes d’usure pour préserver les performances de votre tronçonneuse.
La bonne rubrique. Le bon réglage.
Identifiez d’abord la référence de votre chaîne, puis utilisez les tableaux correspondant exactement à votre ensemble de coupe.
Deux chaînes visuellement proches peuvent demander des valeurs différentes. Le diamètre de lime, les angles et le réglage des limiteurs doivent toujours être associés à la bonne référence.
Trois pièces qui travaillent ensemble.
Une bonne coupe ne dépend pas uniquement de l’affûtage. La chaîne, le guide-chaîne et le pignon doivent être compatibles, correctement lubrifiés et en bon état.
La chaîne
Les gouges enlèvent le bois tandis que les maillons entraîneurs circulent dans le guide et s’engagent sur le pignon. Tranchant, limiteurs et articulations doivent rester réguliers et en bon état.
Le guide-chaîne
Les rails soutiennent la chaîne et la rainure guide les maillons entraîneurs. Une rainure usée, des bavures ou des rails irréguliers peuvent perturber la coupe, même avec une chaîne correctement affûtée.
Le pignon
Il transmet le mouvement du moteur à la chaîne. Son pas et son montage doivent correspondre à l’équipement installé. Une usure marquée peut détériorer rapidement une chaîne neuve.
Avant toute manipulation : arrêtez la machine, empêchez tout démarrage accidentel conformément à sa notice et portez des gants adaptés.
Précautions tronçonneuseLa longueur du guide ne suffit pas.
Avant de commander une nouvelle chaîne, relevez les caractéristiques réelles de l’ensemble actuellement monté sur la tronçonneuse.
Nettoyez les marquages du guide et des maillons entraîneurs. Recoupez ces indications avec la référence complète de la chaîne ou son emballage lorsque celui-ci est disponible.

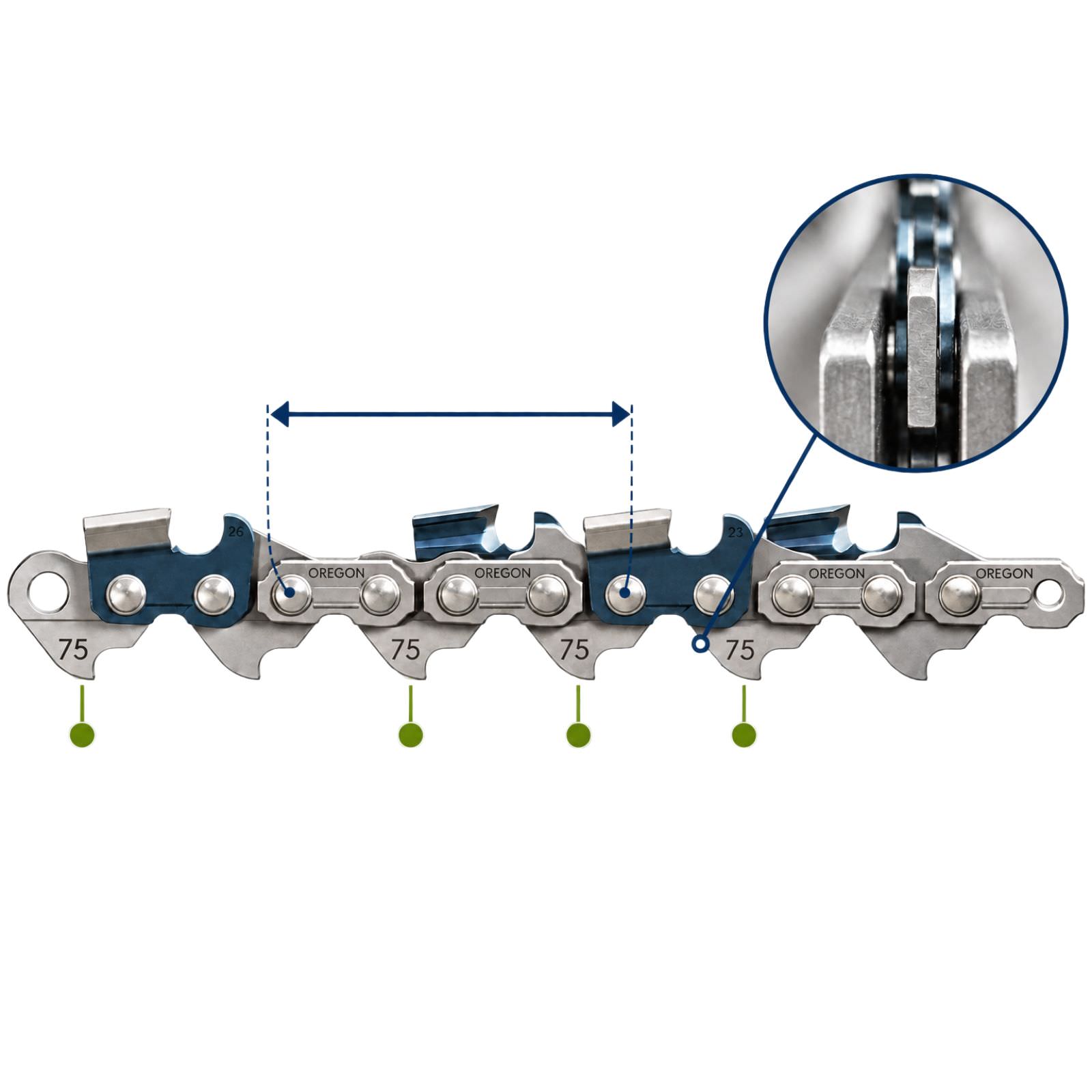

Utiliser le configurateur Le BessonLe pas
Il correspond à la distance entre les centres de trois rivets consécutifs divisée par deux. Le pas doit être compatible avec le pignon d’entraînement et le guide.
La jauge
Elle correspond à l’épaisseur de la partie du maillon entraîneur engagée dans la rainure. Cette valeur doit correspondre à la largeur de rainure du guide.
Les maillons entraîneurs
Leur nombre détermine la longueur de la boucle. Repérez un maillon de départ puis comptez uniquement les éléments qui circulent dans la rainure du guide.
Le guide doit convenir à la machine.
Fixation, passage du tendeur et orifices d’huile doivent correspondre à la tronçonneuse. Si le guide a déjà été remplacé, vérifiez toujours les caractéristiques du montage actuel.
Le même pas ne garantit pas la compatibilité.
Pas, jauge, nombre de maillons, famille de chaîne, guide et pignon doivent former une combinaison cohérente. Un seul critère identique ne suffit pas.
Nettoyer, tendre et lubrifier.
Ces trois contrôles fonctionnent ensemble. Un défaut sur un seul point peut accélérer l’usure de toute la transmission de coupe.
Libérer le passage de la chaîne
Retirez les dépôts présents dans la rainure et les trous d’huile avec un outil approprié.
Profitez du nettoyage pour rechercher des bavures, traces d’échauffement, maillons endommagés ou articulations anormalement dures.
Contrôler la tension à froid
Laissez refroidir l’ensemble puis suivez la méthode de réglage indiquée par le fabricant de la tronçonneuse.
Frein relâché, la chaîne doit rester engagée tout en pouvant circuler à la main gantée sans point dur.
Vérifier que l’huile arrive réellement
Un réservoir rempli ne garantit pas que le lubrifiant atteint correctement le guide. Nettoyez les passages et appliquez le test prévu par le fabricant de la machine.
Voir les huiles de chaîneLe bon geste commence par la bonne référence.
Diamètre de lime, angles et réglage des limiteurs varient selon la chaîne. Retrouvez les valeurs prévues pour votre référence avant d’intervenir.
Une coupe qui change mérite un arrêt.

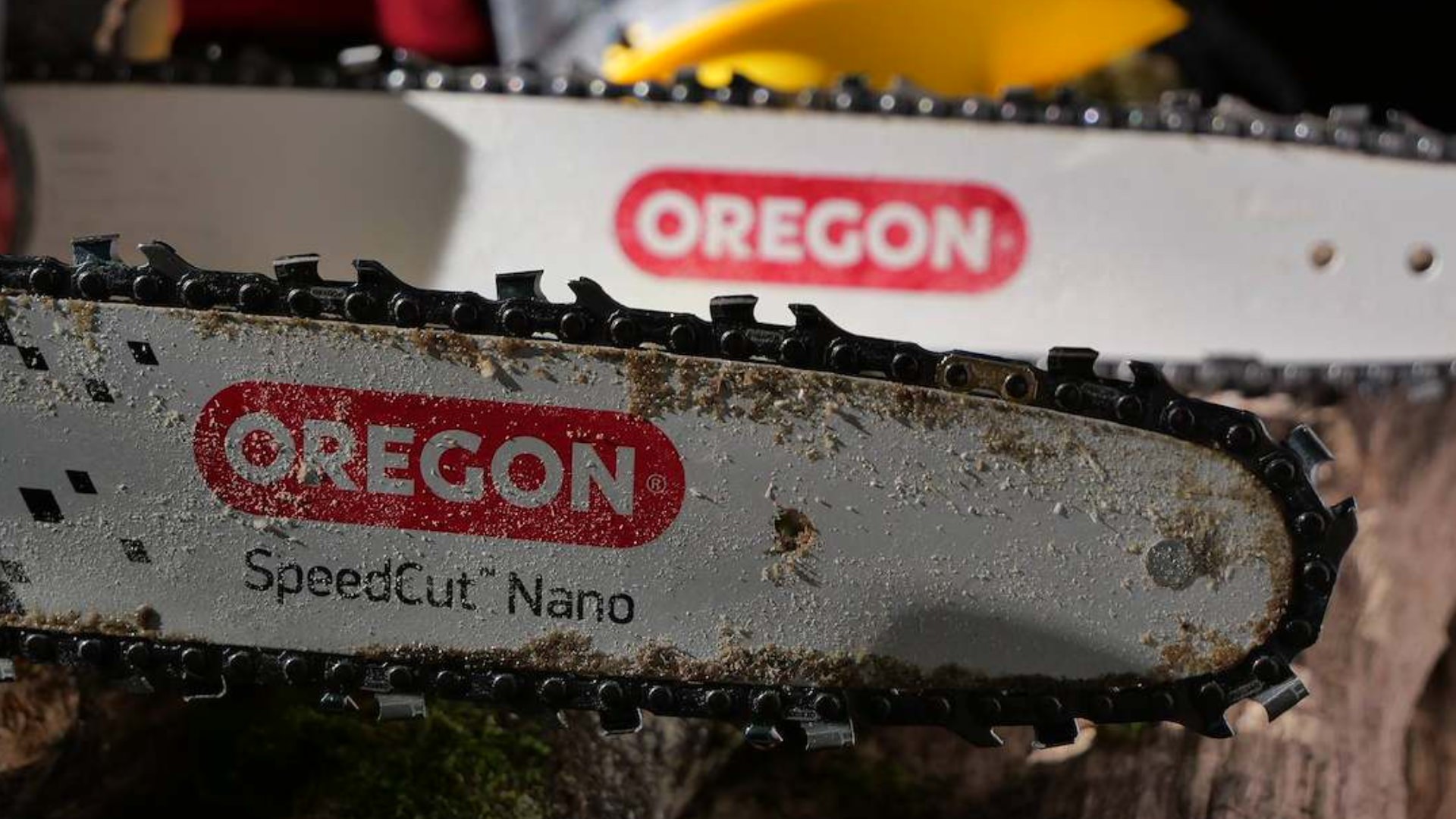

À chaque changement de chaîne, inspectez également le guide et le pignon. Une chaîne neuve ne corrige pas une pièce déjà usée.
Rails, rainure et nez.
Recherchez une usure inégale, des bavures, une fissure, une déformation ou un pignon de renvoi bloqué.
Une rainure devenue trop peu profonde peut laisser les maillons frotter au fond et perturber le guidage.
Examiner les zones d’entraînement.
Contrôlez les empreintes d’usure sur le pignon et les composants associés selon la notice de la tronçonneuse.
Sur la chaîne, recherchez également les gouges cassées, maillons déformés, rivets desserrés ou articulations anormalement dures.
Ce que le comportement de la chaîne peut vous indiquer
Comparez le tranchant et la régularité des gouges à gauche et à droite. Vérifiez également les rails et le jeu dans la rainure : le défaut peut venir du guide.
Contrôlez les gouges, les angles d’affûtage et les limiteurs. Des dents émoussées ou des limiteurs trop hauts réduisent la prise de bois.
Arrêtez la machine et laissez refroidir. Vérifiez l’arrivée d’huile, la tension et l’état du guide avant de reprendre le travail.
Examinez la géométrie des gouges, les limiteurs et la tension. Ne rabaissez jamais les limiteurs sans contrôle au gabarit correspondant.
Vérifiez à froid le montage, le serrage, les maillons et le pignon. Si le défaut persiste, faites contrôler l’ensemble plutôt que de retendre continuellement.
Fissure, maillon cassé ou chaîne sortie de la rainure : ne reprenez pas la coupe avant contrôle et remise en état appropriée de l’ensemble.
