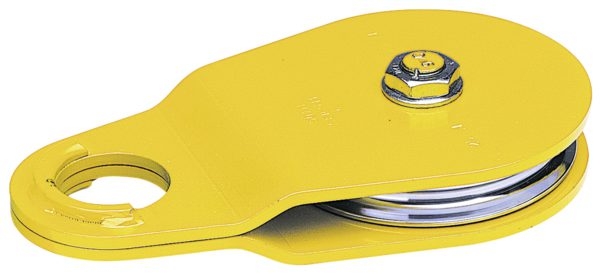

Poulie de renvoi ouvrante pour câble 16 mm, charge maximale 12 tonnes

Poulie de renvoi forestière à charge maximale de 12 tonnes pour le débardage lourd

Cette poulie de renvoi est destinée aux opérations de débardage nécessitant de modifier la direction de traction d'un treuil forestier, notamment lors du déplacement de grumes volumineuses ou difficiles d'accès.

Installée sur un point d'ancrage adapté, elle permet de dévier le câble pour orienter l'effort de traction selon la configuration du chantier. Cette fonction présente un intérêt particulier sur les terrains en pente, dans les zones boisées encombrées ou lorsque les obstacles empêchent de tirer directement les grumes vers leur zone de récupération.

Sa charge maximale annoncée de 12 tonnes correspond à la capacité de l'équipement, tandis que la force de traction maximale du treuil utilisé est limitée à 6 tonnes. Cette distinction est essentielle : lors d'un renvoi, les efforts exercés sur la poulie et son ancrage varient selon l'angle formé par les brins du câble.

Cette capacité permet d'intégrer la poulie à des installations de treuillage forestier adaptées aux travaux de traction importants, dans le respect des limites de charge de chaque composant.

Flasques pivotants pour installer rapidement le câble de treuillage

La poulie possède deux flasques latéraux mobiles qui pivotent pour permettre l'accès au réa.

Cette conception ouvrante facilite la mise en place du câble sans avoir à le faire passer depuis son extrémité. L'utilisateur peut ainsi positionner la poulie sur un câble déjà déroulé, ce qui simplifie la préparation des installations de renvoi sur le terrain.

Une fois le câble placé dans la gorge du réa, les flasques sont repositionnés avant la mise en tension.

La poulie dispose également d'un large œillet de fixation renforcé, conçu pour faciliter la connexion avec une manille adaptée. Ce système permet de relier l'équipement à un point d'ancrage, notamment à l'aide d'une élingue de résistance appropriée.

L'association des flasques pivotants et du grand œillet facilite les opérations de montage et de repositionnement lorsque plusieurs points de renvoi doivent être utilisés sur un chantier forestier.

Réa en acier sur roulements à billes pour limiter les frottements sous charge

Le réa de cette poulie forestière est fabriqué en acier et fonctionne sur roulements à billes.

Ce système favorise une rotation régulière lors du déplacement du câble et permet de limiter les frottements au niveau de l'axe. Il contribue ainsi à réduire les résistances mécaniques liées au changement de direction de la traction.

Le réa présente un diamètre intérieur de 145 mm et un diamètre extérieur de 175 mm. Ses dimensions permettent d'accompagner le passage des câbles en acier jusqu'à 16 mm de diamètre, tout en limitant leur courbure lors du renvoi.

Le corps de la poulie est également fabriqué en acier, afin de constituer un ensemble adapté aux contraintes mécaniques rencontrées lors des travaux de débardage.

Dimensions de 33 × 18 cm et vitesse de câble maximale de 90 m/min

Avec une longueur de 33 cm et une largeur de 18 cm, cette poulie présente un format adapté aux installations de treuillage forestier de forte capacité.

Son poids de 7,1 kg correspond à une construction entièrement métallique, destinée à supporter les efforts importants associés aux opérations de renvoi.

La vitesse maximale de circulation du câble est de 90 m/min. Cette limite doit être respectée lors du choix du treuil et de la configuration de traction.

Avant chaque utilisation, il est nécessaire de vérifier l'état du câble, la fermeture des flasques, le bon positionnement du réa ainsi que la résistance de la manille, de l'élingue et du point d'ancrage. L'ensemble du système doit être dimensionné en fonction des efforts réellement exercés pendant l'opération.

Caractéristiques techniques :

Cette poulie de renvoi forestière possède une charge utile maximale annoncée de 12 tonnes et est destinée à une utilisation avec des treuils développant une force de traction maximale de 6 tonnes.

Elle accepte les câbles en acier jusqu'à 16 mm de diamètre, avec une vitesse de circulation maximale de 90 m/min.

Son corps et son réa sont fabriqués en acier. Le réa, monté sur roulements à billes, présente un diamètre intérieur de 145 mm et un diamètre extérieur de 175 mm.

La poulie dispose de flasques latéraux pivotants permettant l'installation du câble et d'un large œillet de fixation pour la connexion à une manille adaptée.

Ses dimensions sont de 33 × 18 cm, pour un poids de 7,1 kg.

L'élingue de fixation n'est pas fournie.
