Connecteur de rétention, Hands Up - HEXAROPE

Démontage d’arbres sans nœud avec le connecteur HANDS UP Hexarope

Lors des opérations de démontage, les nœuds peuvent se serrer fortement sous l’effet des charges dynamiques, rendant leur déblocage long et difficile. Le HANDS UP apporte une solution spécialement pensée pour les arboristes souhaitant fluidifier leurs montages de rétention et réduire le temps consacré à la réalisation puis au dénouage des systèmes.

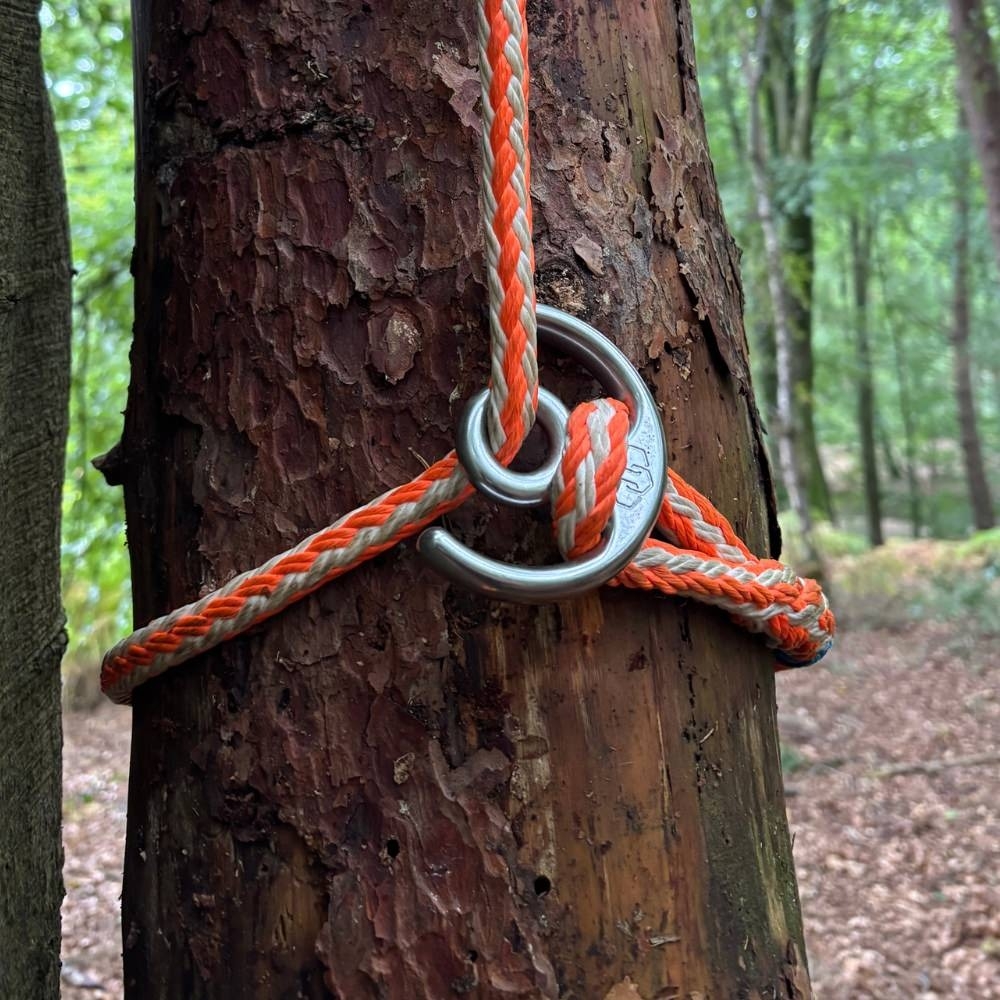

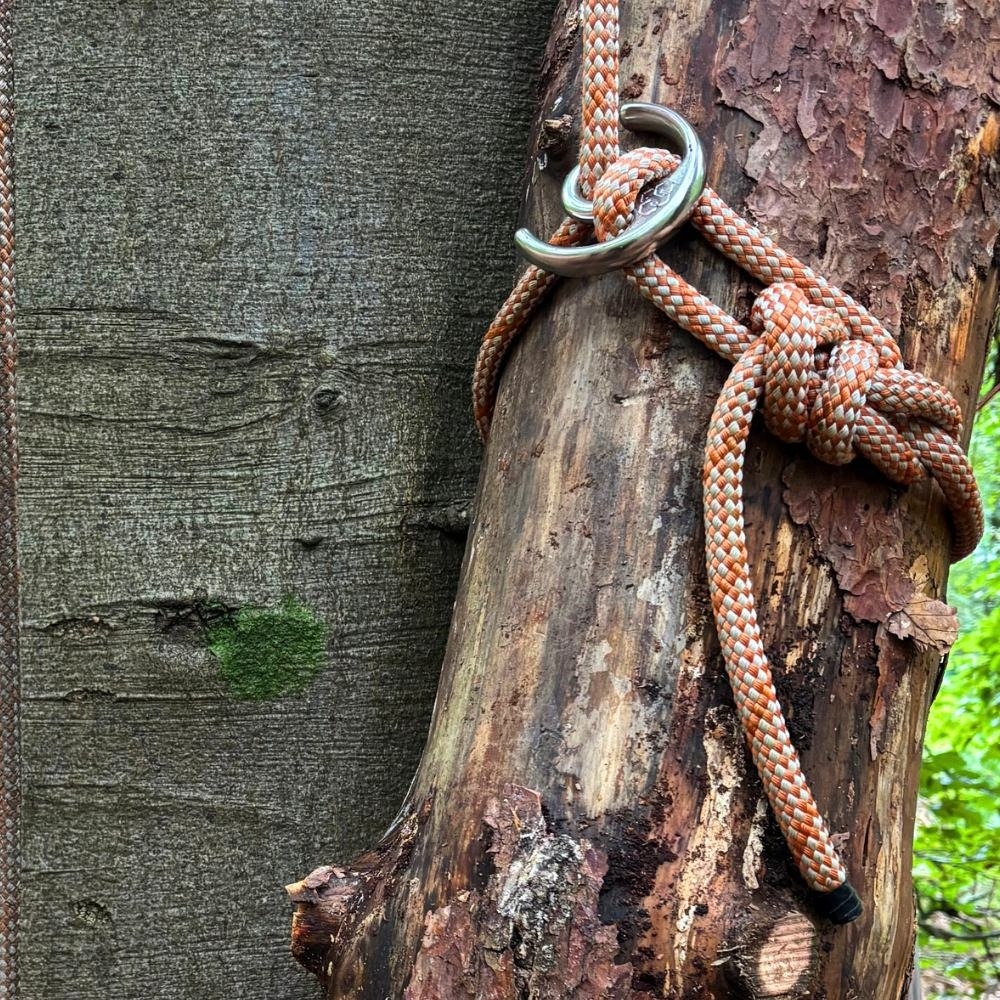

Son principe repose sur une capture par étranglement. La corde ou l’élingue entoure la branche, le billon ou la section à déplacer, puis la boucle passe au-dessus des deux bras du HANDS UP avant d’être ramenée dans sa partie centrale. Une fois le mou supprimé, le textile se resserre autour de la charge sans nécessiter de nœud dans les configurations prévues à cet effet.

Cette conception facilite la mise en place du système, mais également sa libération une fois la charge déposée. En évitant les nœuds soumis à de fortes contraintes, elle contribue à préserver la corde des déformations et des serrages excessifs provoqués par les chocs.

Compact et disponible en plusieurs capacités, le HANDS UP permet d’adapter le montage au diamètre de la corde et au niveau de charge rencontré. Il convient aussi bien à la gestion de petites sections qu’aux opérations de démontage plus lourdes, à condition de respecter la charge maximale d’utilisation du modèle sélectionné.

Treuillage forestier et levage avec l’interface de rétention Hexarope

Bien que principalement développé pour les travaux de démontage en arboriculture, le HANDS UP peut également être intégré à des systèmes de treuillage forestier, de levage ou de récupération de véhicules. Sa fonction consiste à créer une connexion rapide entre plusieurs composants textiles, avec ou sans connecteur selon la configuration retenue.

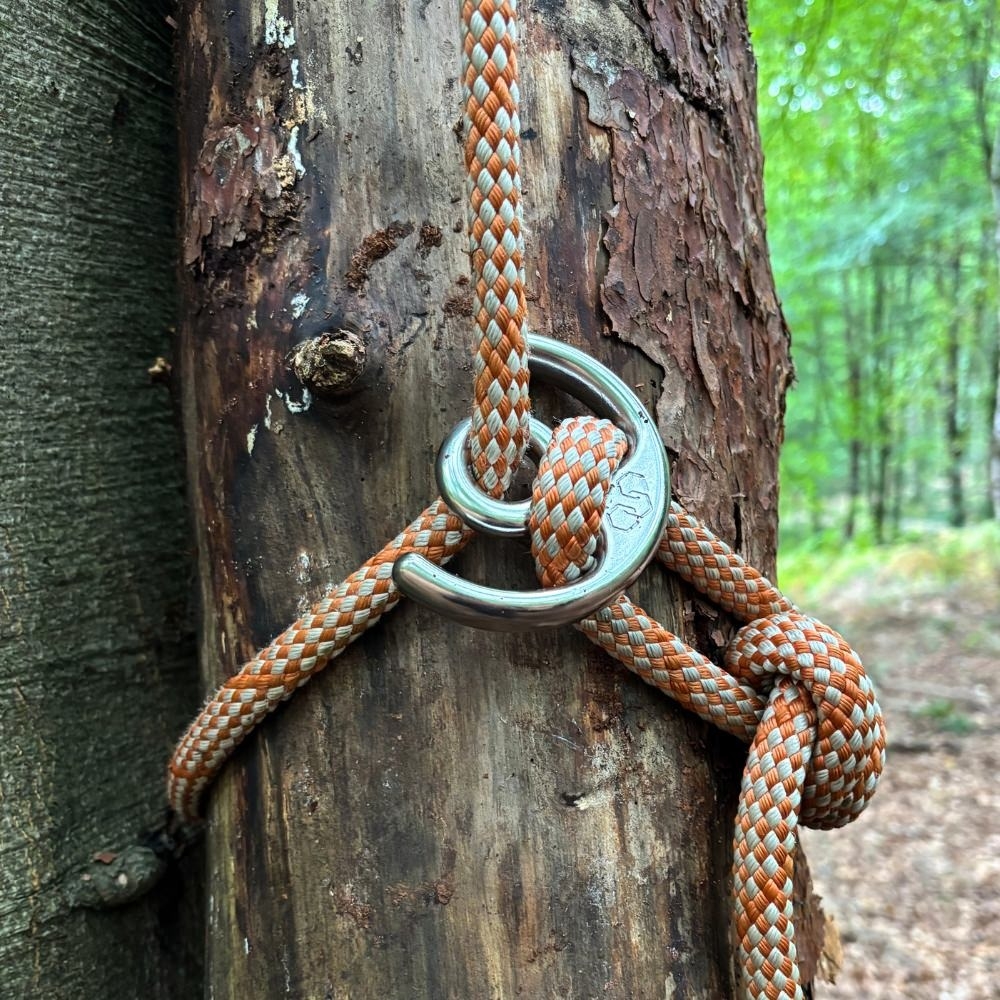

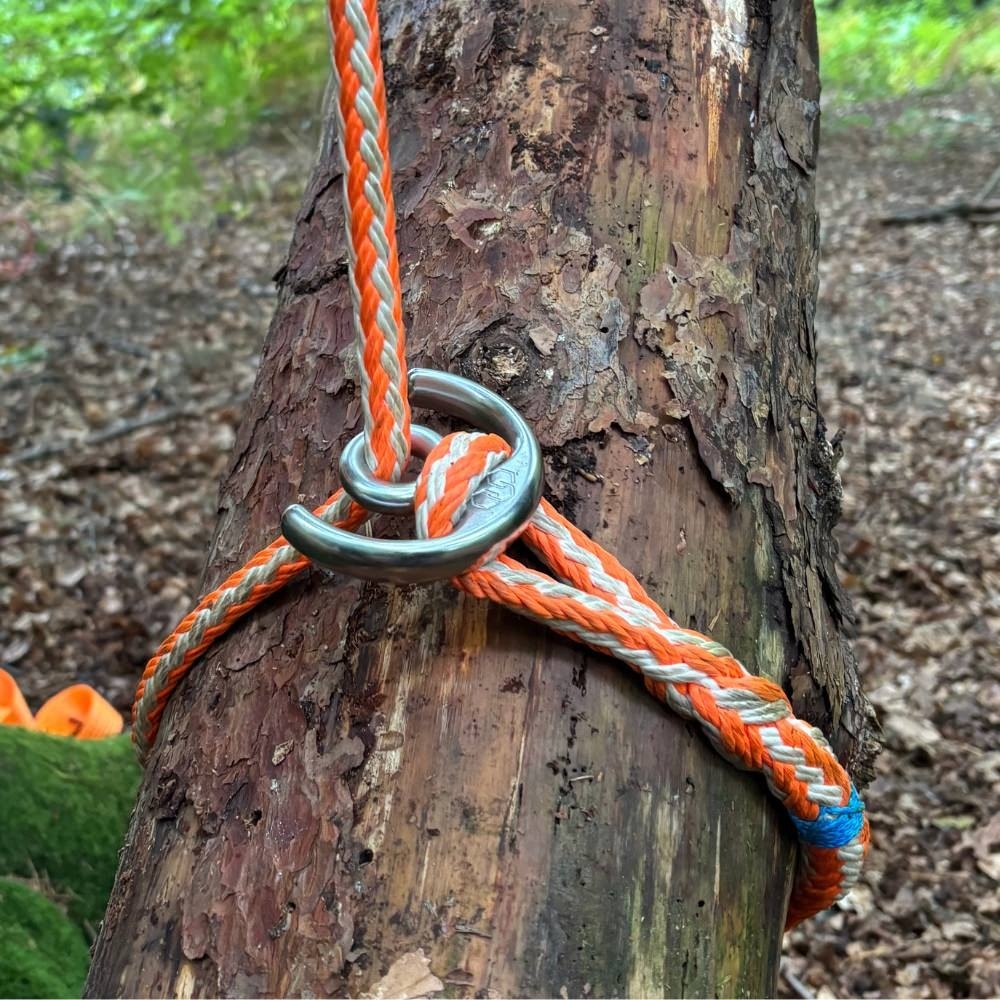

Il peut être installé de manière flottante sur une corde munie d’une épissure, sur une corde terminée par une boucle nouée, ou sur une élingue à deux œils associée à une manille textile. Cette dernière configuration facilite notamment son intégration avec du matériel de rétention fixe, comme le HexaRing Hexarope.

Pour les montages statiques réalisés avec un point de rétention situé au-dessus de la charge, le HANDS UP peut également être fixé à un connecteur ou directement à la corde. Ces configurations nécessitent cependant une tension constante et ne doivent jamais être utilisées pour un démontage négatif.

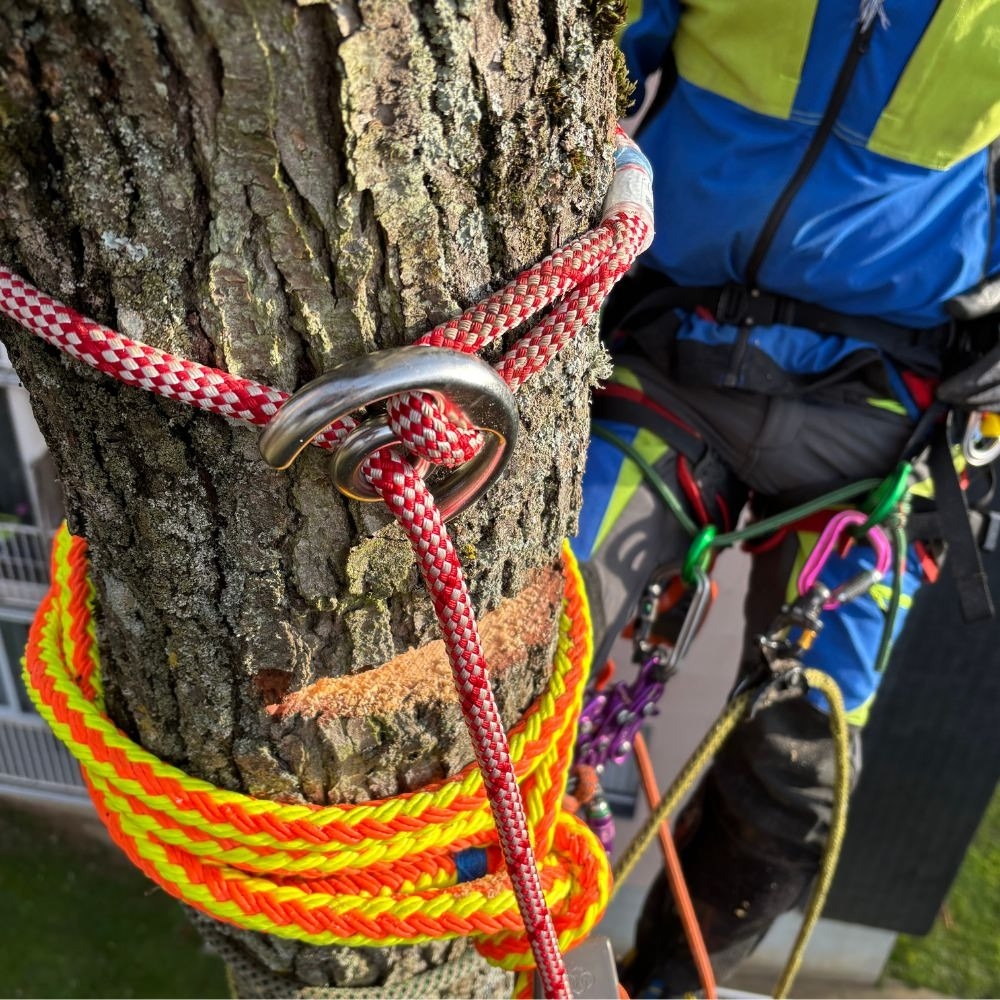

Dans une configuration de démontage négatif, lorsque le point de rétention se trouve sous la charge, seules les installations permettant au HANDS UP de rester flottant sur la corde ou l’élingue doivent être utilisées. Le textile doit systématiquement passer au-dessus des deux bras du connecteur, puis être correctement serré dans sa partie centrale.

Guide des tailles pour le connecteur de rétention sans noeud de Hexarope :

Le choix du HANDS UP dépend principalement du diamètre de la corde utilisée et de la charge maximale prévue pour l’opération. La résistance à la rupture correspond à la charge à laquelle le matériel peut céder lors d’un essai, tandis que la CMU représente la charge maximale à ne jamais dépasser en utilisation.

Le HANDS UP S est compatible avec les cordes de 9 à 12 mm de diamètre. Il mesure 75 mm de diamètre pour 12 mm d’épaisseur et pèse 136 g. Sa résistance minimale à la rupture est de 39 kN, pour une charge maximale d’utilisation de 6,5 kN.

Le HANDS UP M convient aux cordes de 12 à 16 mm de diamètre. Ses dimensions sont de 90 mm de diamètre pour 15 mm d’épaisseur, avec un poids de 252 g. Il offre une résistance minimale à la rupture de 60 kN et une charge maximale d’utilisation de 10 kN.

Le HANDS UP L est prévu pour les cordes de 16 à 20 mm de diamètre. Il mesure 124 mm de diamètre pour 18 mm d’épaisseur et pèse 487 g. Sa résistance minimale à la rupture atteint 96 kN, tandis que sa charge maximale d’utilisation est limitée à 16 kN.

Le diamètre de la corde doit impérativement rester dans la plage prévue pour la taille choisie. La CMU doit également être respectée pendant toute l’opération afin d’éviter toute surcharge du matériel.

Caractéristiques techniques des connecteurs Hands Up :

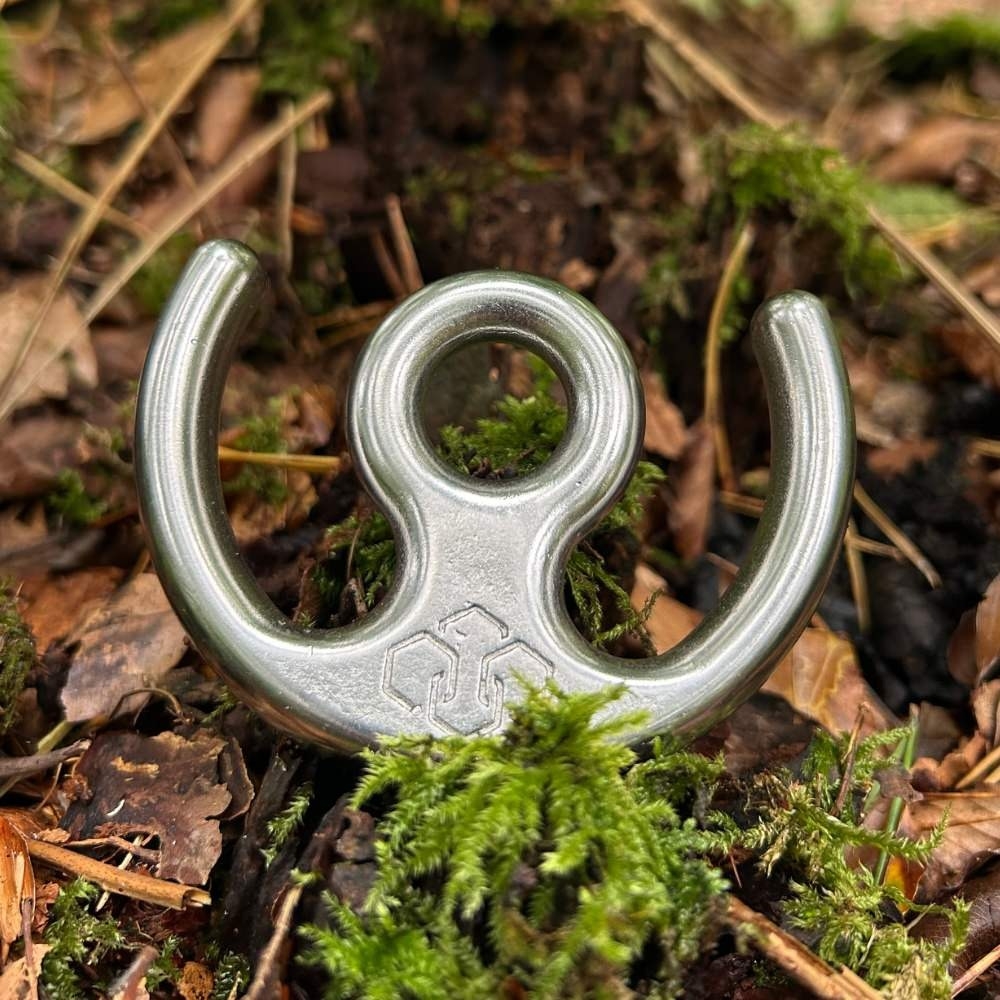

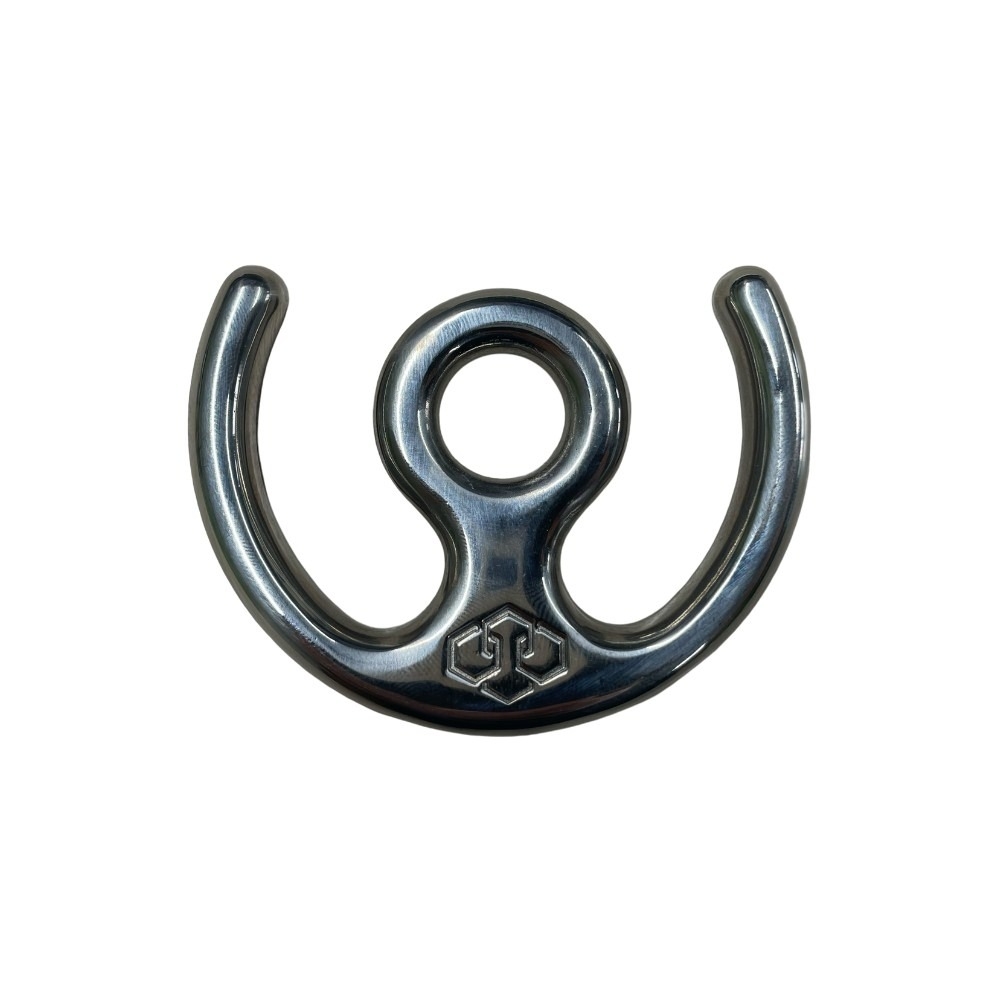

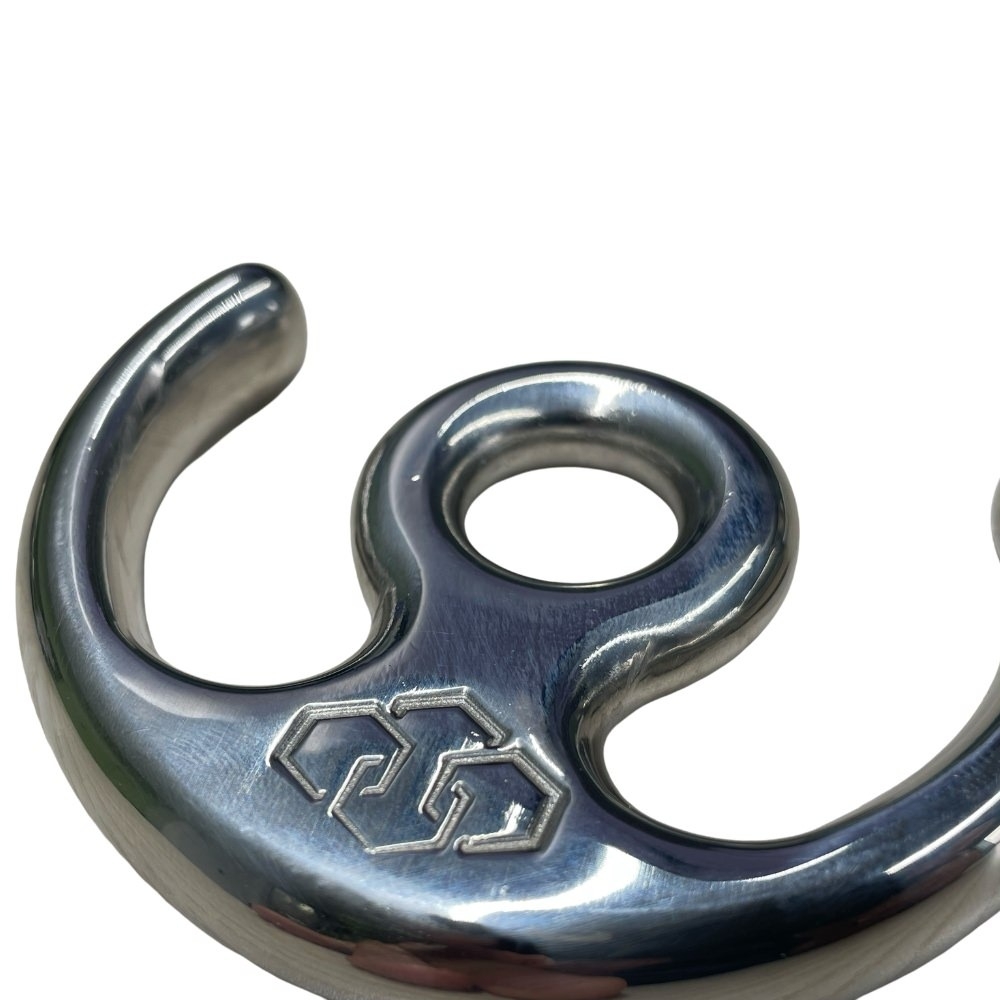

Le HANDS UP Hexarope est fabriqué en acier inoxydable SUS 316 afin d’offrir une construction robuste et résistante à la corrosion. Sa forme comprend un point d’attache central, deux bras latéraux et une zone resserrée destinée à maintenir la boucle textile lorsque le montage est correctement mis sous tension.

Le point d’attache peut recevoir une corde ou un connecteur compatible avec l’application. La forme, les dimensions et le matériau du connecteur doivent permettre un fonctionnement correct sans provoquer de charge transversale. Le HANDS UP ne doit pas être utilisé avec un câble métallique.

Les cordes, élingues, manilles textiles et connecteurs associés doivent être adaptés à la charge et à la configuration de travail. Dans le cas d’une boucle épissée, son croisement doit être suffisamment volumineux pour ne pas traverser le point d’attache. La boucle doit également pouvoir franchir facilement les deux bras sans être excessivement longue, afin de supprimer correctement le mou autour de la charge.

Le HANDS UP n’est pas un équipement de protection individuelle. Il est exclusivement destiné à la manipulation de charges et ne doit jamais servir à assurer une personne. Son utilisation est réservée aux professionnels formés aux techniques de démontage, de rétention, de levage ou de treuillage.

Inspection et entretien de la solution de rétention sans corde Hands Up de Hexarope :

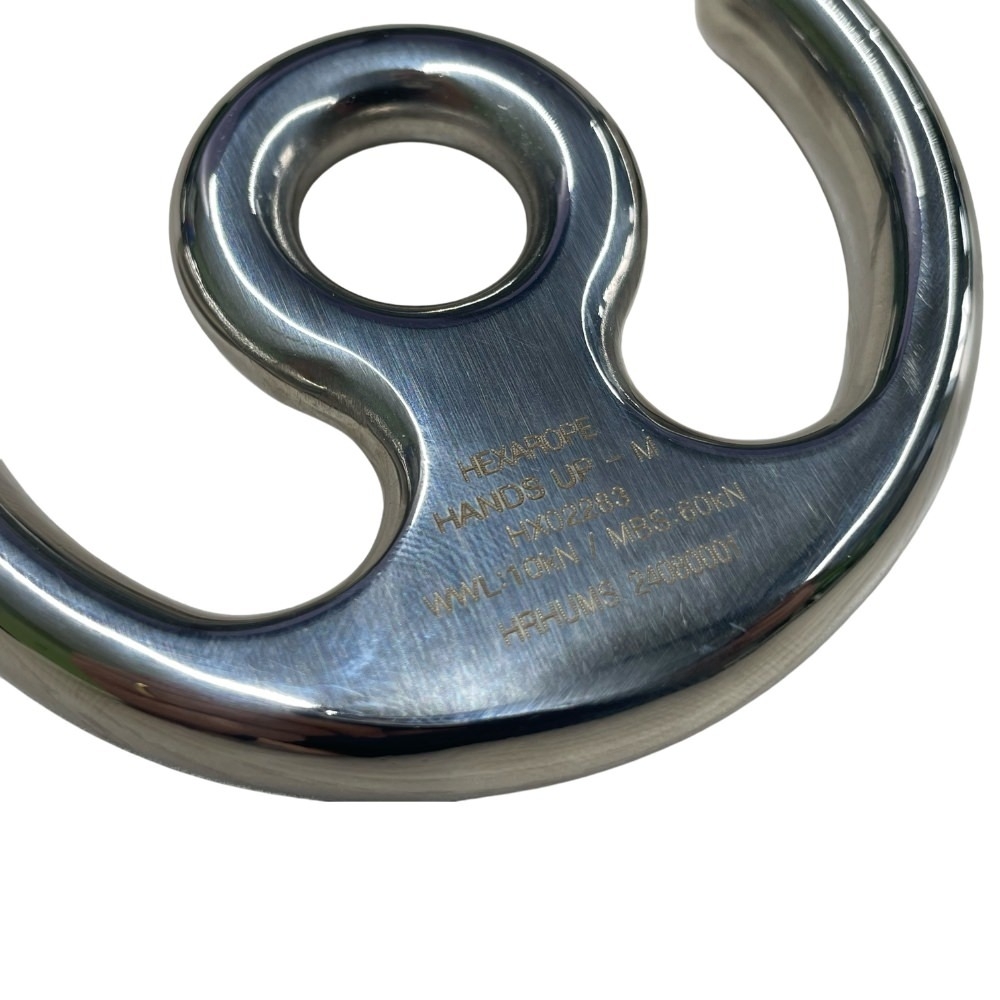

Avant chaque utilisation, le connecteur doit être contrôlé visuellement afin de rechercher d’éventuelles fissures, déformations, traces de corrosion, pertes de matière, bavures ou arêtes susceptibles d’endommager les textiles. Les indications gravées sur le produit, notamment la taille, le numéro de série, la résistance à la rupture et la CMU, doivent rester parfaitement lisibles.

Une inspection approfondie doit être réalisée et enregistrée par une personne compétente au minimum tous les douze mois. Le produit doit être immédiatement retiré du service après une surcharge importante, une modification, une contamination chimique ou thermique, ou dès qu’un doute existe sur son intégrité.

Le nettoyage s’effectue à l’eau douce avec un matériau non abrasif. Aucun produit chimique ne doit être employé et le séchage doit être réalisé naturellement, loin d’une source de chaleur directe. Après utilisation, le HANDS UP doit être conservé propre et sec, à l’abri de l’humidité, des températures extrêmes, des substances chimiques et des objets pouvant l’endommager.
