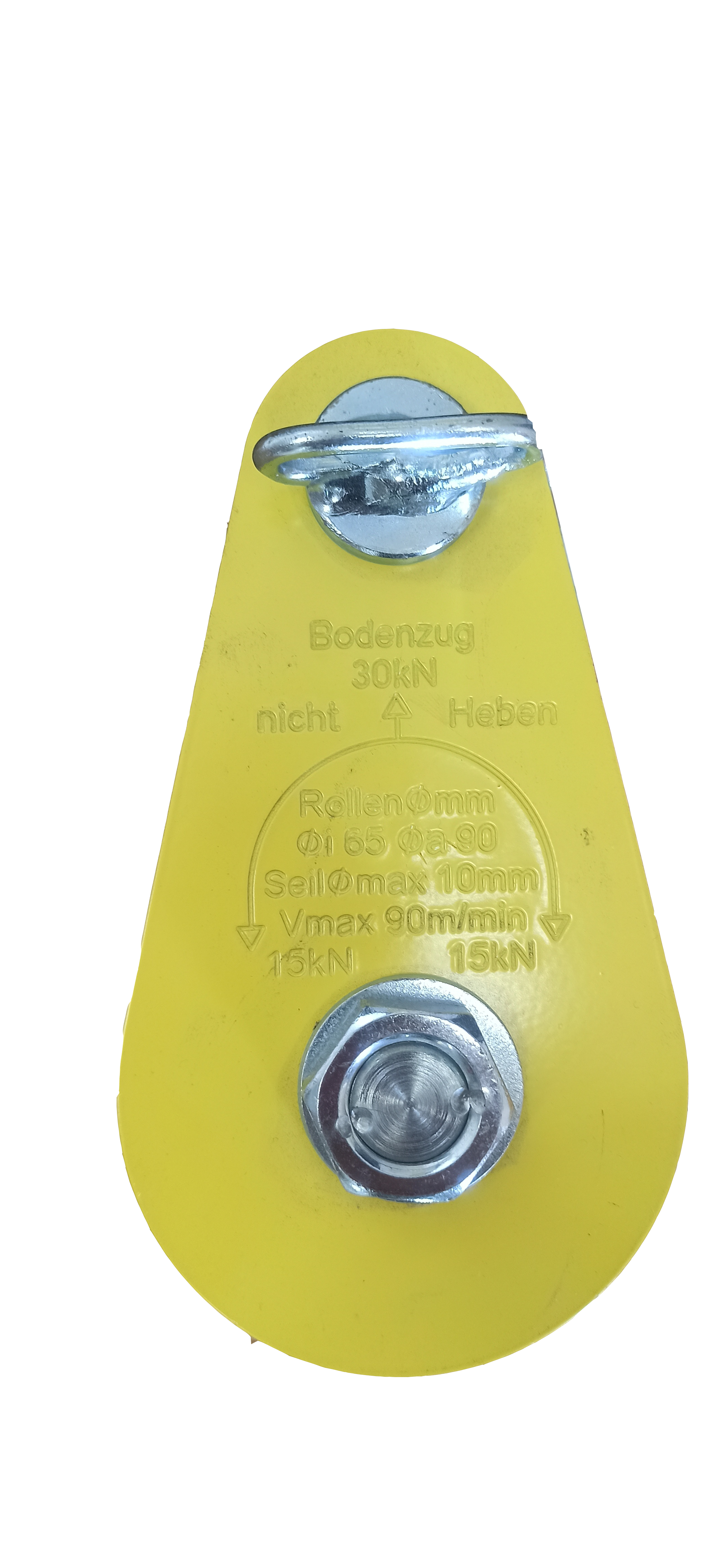

Poulie de renvoi ouvrante pour câble 10 mm, charge maximale 3 tonnes

Poulie de renvoi forestière pour orienter la traction d'un treuil

Cette poulie de renvoi est destinée aux travaux forestiers nécessitant de modifier la direction de traction d'un câble, notamment lors du débardage et du déplacement des grumes.

Installée sur un point d'ancrage adapté, elle permet de dévier le câble d'un treuil pour orienter l'effort vers la zone de travail. Cette configuration présente un intérêt particulier lorsque la disposition des arbres, la pente du terrain ou la présence d'obstacles empêche une traction directe.

Sa charge maximale annoncée de 3 tonnes permet son utilisation avec un treuil développant une force de traction maximale de 1,5 tonne, dans une configuration de renvoi où les efforts peuvent s'additionner au niveau de la poulie.

Le choix de l'ancrage et des accessoires de liaison doit tenir compte de la direction du câble et des efforts réellement exercés sur l'ensemble du système.

Flasques mobiles et goupille à vis pour installer facilement le câble

La poulie possède deux flasques mobiles en acier, maintenues en position fermée par une goupille à vis.

Cette conception ouvrante permet d'accéder au réa pour positionner directement le câble dans sa gorge, sans devoir faire passer toute sa longueur à travers la poulie.

Ce système facilite notamment la mise en place d'un renvoi intermédiaire lorsque le câble est déjà installé sur le chantier.

La fermeture par goupille à vis permet ensuite de maintenir les flasques assemblées pendant l'utilisation. Avant toute mise en tension, il est indispensable de vérifier leur fermeture et le bon positionnement du câble dans le réa.

Réa sur roulements à billes pour accompagner la circulation du câble

Le réa de cette poulie forestière est monté sur roulements à billes afin de faciliter sa rotation lorsque le câble circule dans la gorge.

Ce système limite les frottements au niveau de l'axe de rotation et favorise un déplacement régulier du câble pendant les opérations de traction.

Il présente un intérêt particulier lors des manœuvres de débardage nécessitant de déplacer progressivement une grume ou de modifier son positionnement.

Associé à une construction en acier, ce mécanisme est destiné aux contraintes mécaniques rencontrées lors des travaux de manutention forestière.

Format compact de 17,2 cm pour les installations de débardage

Avec une longueur de 17,2 cm, une largeur de 9,4 cm et un poids de 1,8 kg, cette poulie conserve un format relativement compact pour un équipement de traction forestière.

Ses dimensions facilitent son transport avec les accessoires de treuillage et son installation sur les différents points de renvoi du chantier.

La poulie peut être associée à une élingue textile adaptée pour réaliser un ancrage sur un support approprié. La résistance de l'élingue, des connecteurs et du point d'ancrage doit être suffisante pour supporter les efforts générés pendant la traction.

Caractéristiques techniques :

Cette poulie de renvoi ouvrante est fabriquée en acier et possède des flasques mobiles maintenues par une goupille à vis.

Son réa fonctionne sur roulements à billes afin de faciliter la circulation du câble. Elle accepte un diamètre de câble maximal de 10 mm.

Sa charge maximale annoncée est de 3 tonnes, pour une utilisation avec un treuil de force maximale de 1,5 tonne dans les conditions de renvoi adaptées.

La poulie mesure 17,2 cm de longueur pour 9,4 cm de largeur et présente un poids de 1,8 kg.
