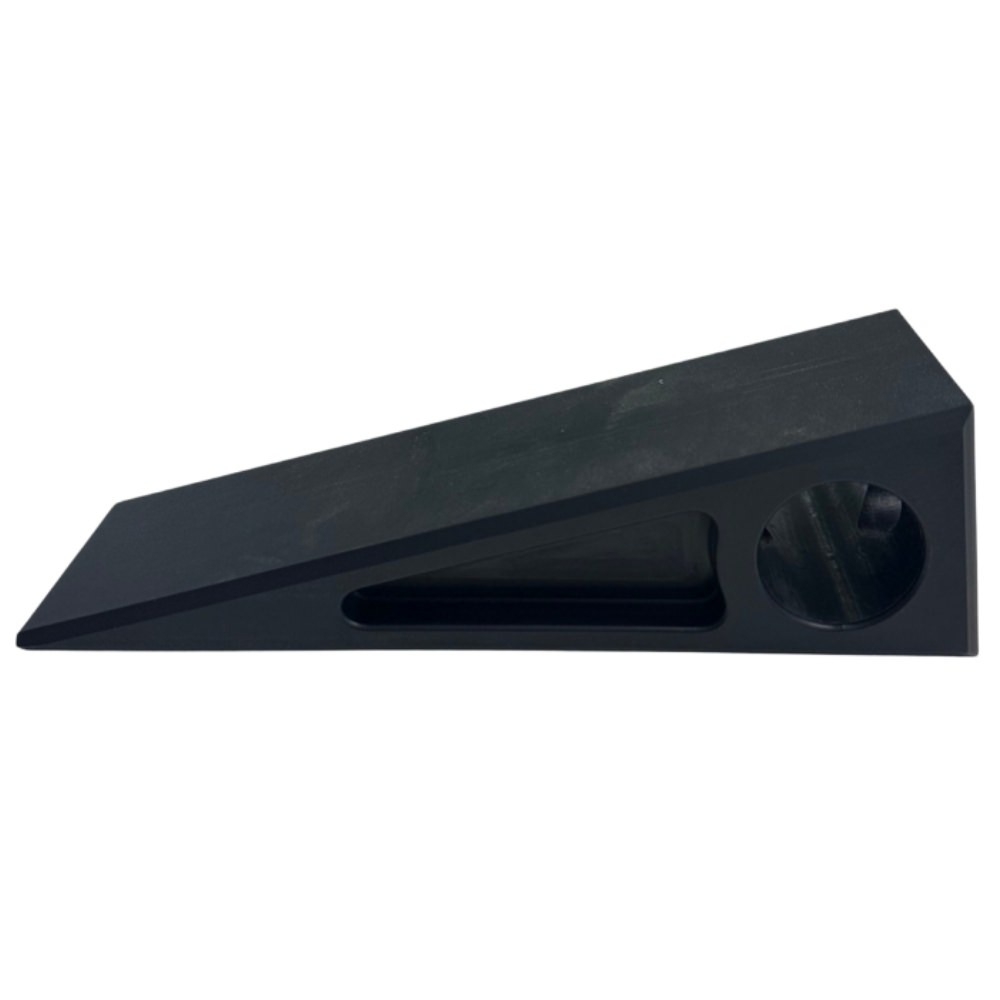

Coin d’avance pour coin d’abattage mécanique de 20 tonnes

Rétablissez le fonctionnement de votre coin d’abattage mécanique 20T

Le coin d’avance joue un rôle central dans le fonctionnement du mécanisme d’écartement. Lorsque la broche filetée est actionnée, cette pièce se déplace progressivement vers l’avant et exerce une poussée sur les plaques métalliques positionnées dans le trait d’abattage.

Ce mouvement transforme la rotation appliquée au mécanisme en une poussée progressive permettant d’ouvrir le coin et d’accompagner le basculement de l’arbre. Le bon état du coin d’avance est donc essentiel pour conserver une progression régulière et exploiter correctement la capacité du système.

Lorsqu’il présente une usure importante, une déformation ou des dommages susceptibles de perturber son déplacement, son remplacement permet de remettre en état le mécanisme sans changer l’ensemble du coin d’abattage.

Cette pièce détachée est prévue pour le coin d’abattage mécanique portant la référence 053017.20T.

Le coin d'avnce, une pièce d’usure essentielle au mécanisme d’écartement de votre coin d'abattage mécanique

Le coin d’avance est soumis à des contraintes importantes lors de chaque cycle d’ouverture et de fermeture. Il travaille directement entre la broche et les plaques d’écartement et doit conserver une géométrie correcte pour transmettre efficacement le mouvement.

Sa fabrication en matière plastique technique robuste permet de combiner résistance mécanique et faible poids. Sa forme est spécifiquement conçue pour suivre la course de la broche et assurer une poussée régulière sur les éléments métalliques du dispositif.

Le remplacement d’une pièce endommagée permet également d’éviter que des frottements anormaux ou un mauvais alignement n’entraînent une usure prématurée des autres composants du mécanisme.

Montage et réglage du coin d’avance

Lors du remplacement, le mécanisme doit être soigneusement nettoyé afin d’éliminer les copeaux, la terre et les autres résidus susceptibles de gêner le déplacement de la pièce.

La broche filetée doit ensuite être repositionnée conformément au réglage prévu pour le système. La course de fonctionnement est de 100 mm et doit être respectée lors du remontage afin de conserver le déplacement correct du mécanisme.

Une attention particulière doit être portée à la fermeture du dispositif. Le coin d’avance ne doit pas être forcé excessivement contre le corps lorsque le mécanisme atteint sa position de fin de course. Un serrage trop important peut entraîner une détérioration prématurée de la pièce.

Après le montage, plusieurs mouvements d’ouverture et de fermeture doivent être réalisés à vide afin de vérifier que le coin se déplace librement, sans point dur ni frottement inhabituel.

Caractéristiques techniques du coin d’avance pour coin mécanique 20T

Ce coin d’avance est destiné au remplacement de la pièce d’origine présente dans le mécanisme d’un coin d’abattage mécanique développant une force d’écartement d’environ 20 tonnes.

Il est fabriqué dans une matière plastique technique robuste adaptée aux efforts transmis pendant les opérations d’abattage. Sa largeur est d’environ 65 mm et sa géométrie permet son déplacement longitudinal à l’intérieur du dispositif.

Le mécanisme auquel il est destiné possède une course de 100 mm. Le coin d’avance travaille conjointement avec la broche filetée, le corps principal et les plaques d’écartement afin de transformer la rotation de la broche en mouvement d’ouverture.

Avant chaque utilisation, son état doit être contrôlé. Toute fissure, déformation importante, perte de matière ou usure susceptible de perturber son déplacement doit conduire au remplacement de la pièce.
