Plaque d’écartement pour le coin d’abattage mécanique de 20 tonnes

Plaque d’écartement pour transmettre l’effort dans le trait d’abattage

La plaque d’écartement constitue la partie du mécanisme directement en contact avec le bois. Lorsque le coin d’avance progresse, les plaques s’écartent progressivement et exercent une poussée sur les parois du trait de coupe.

Cette ouverture transforme le mouvement mécanique du dispositif en effort d’écartement afin d’accompagner le basculement de l’arbre dans la direction prévue.

Le mécanisme utilise deux plaques d’écartement travaillant de manière opposée. Leur bon état est indispensable pour conserver un appui régulier et transmettre correctement l’effort sur les deux faces du trait d’abattage.

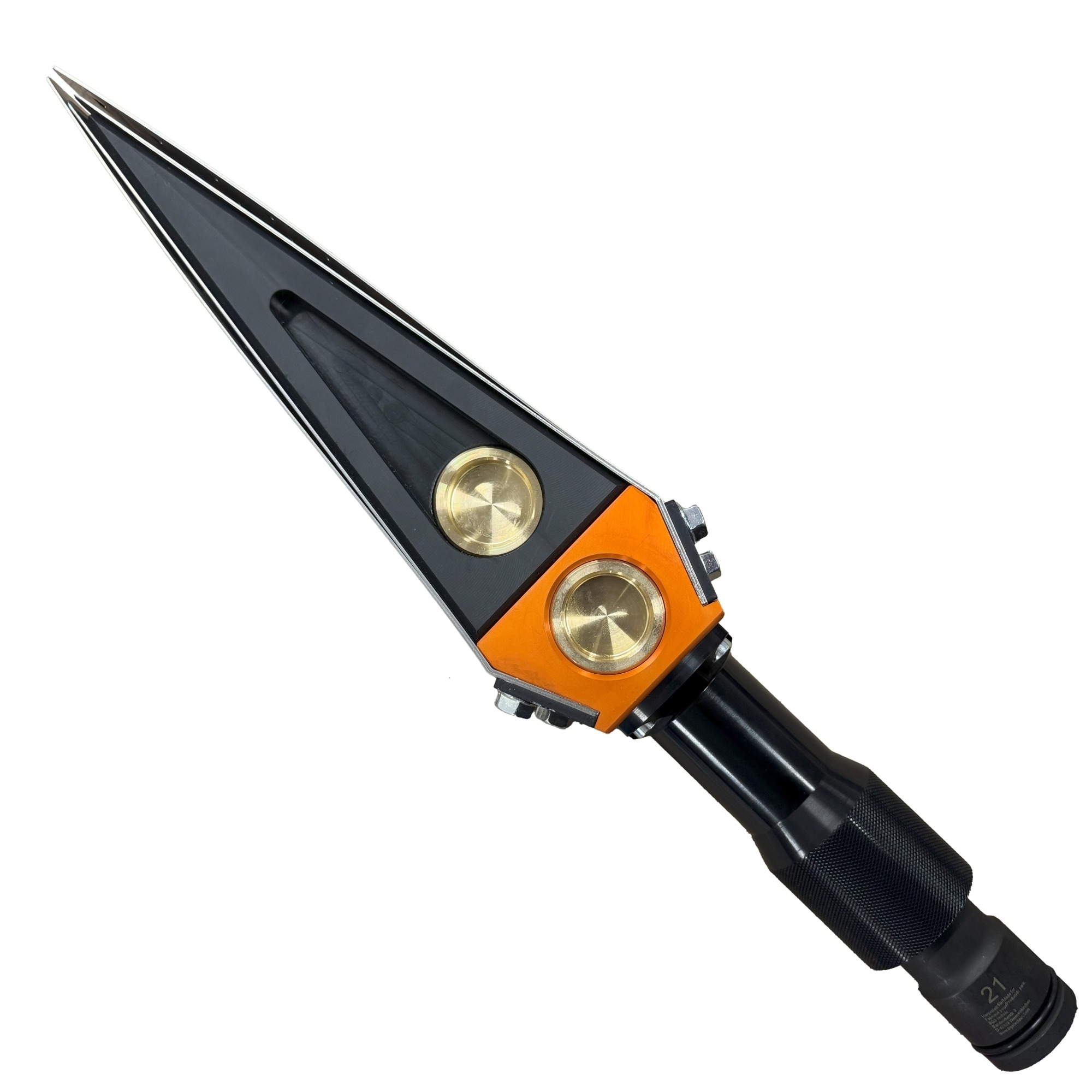

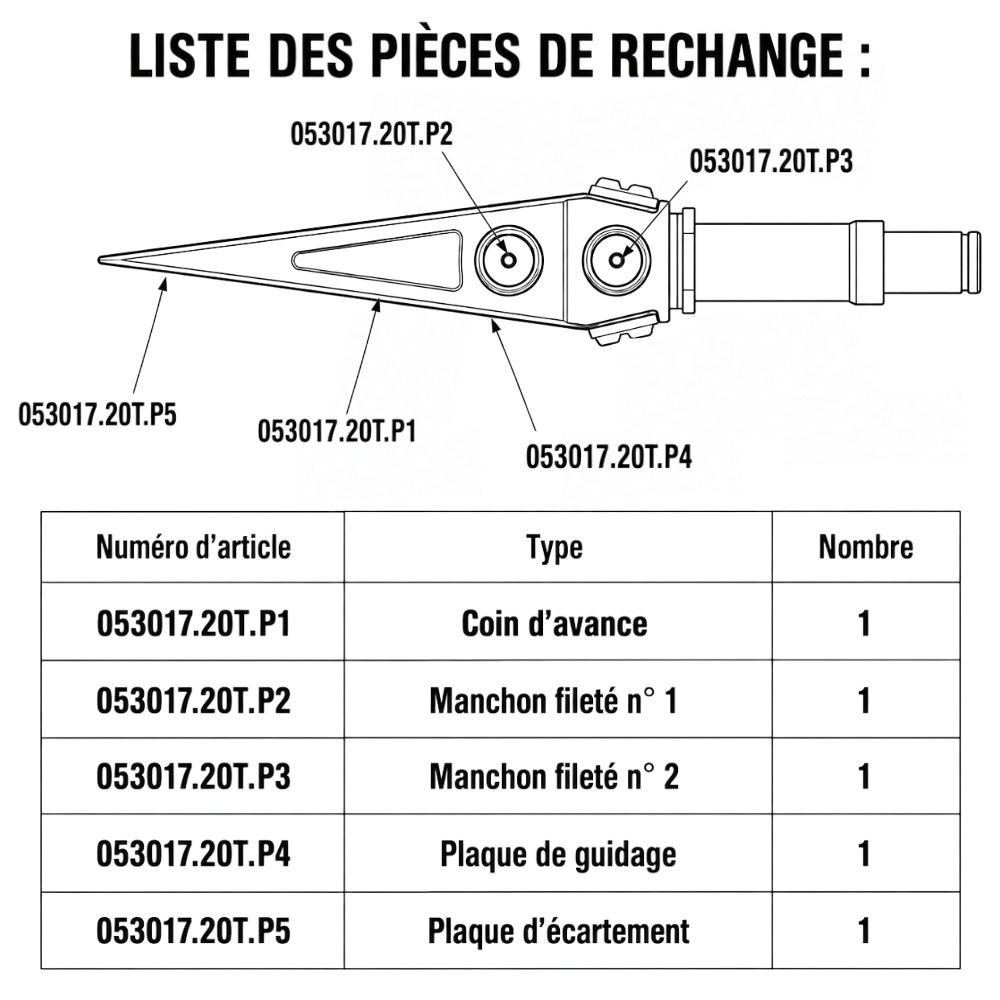

Cette pièce détachée est destinée au coin d’abattage mécanique portant la référence 053017.20T.

Reliefs d’accroche pour limiter le recul du coin mécanique

La surface extérieure de la plaque présente des reliefs spécialement conçus pour améliorer son accroche dans le bois. Lorsque le mécanisme est mis sous charge, ces zones d’appui augmentent l’adhérence entre la plaque et les parois du trait de coupe.

Cette conception contribue à limiter le risque de glissement ou de recul du coin pendant l’écartement. Elle permet également de conserver un positionnement plus stable lorsque la pression augmente progressivement au cours de l’abattage.

Une plaque fortement usée, déformée ou dont les reliefs sont détériorés peut perdre une partie de son efficacité d’accroche. Son remplacement permet alors de retrouver une surface d’appui adaptée au fonctionnement du mécanisme.

Remplacez une plaque d’écartement usée sans changer le coin complet

La conception démontable du coin d’abattage permet de remplacer individuellement les pièces soumises à l’usure. Une plaque d’écartement détériorée peut ainsi être changée sans renouveler l’ensemble du dispositif.

Avant le remontage, les surfaces de contact doivent être nettoyées afin d’éliminer les copeaux, la terre et les autres résidus susceptibles de gêner le déplacement des pièces.

Après remplacement, l’ouverture et la fermeture du mécanisme doivent rester régulières. Les deux plaques doivent se déplacer correctement et conserver un positionnement symétrique afin d’assurer une transmission homogène de l’effort.

Caractéristiques techniques :

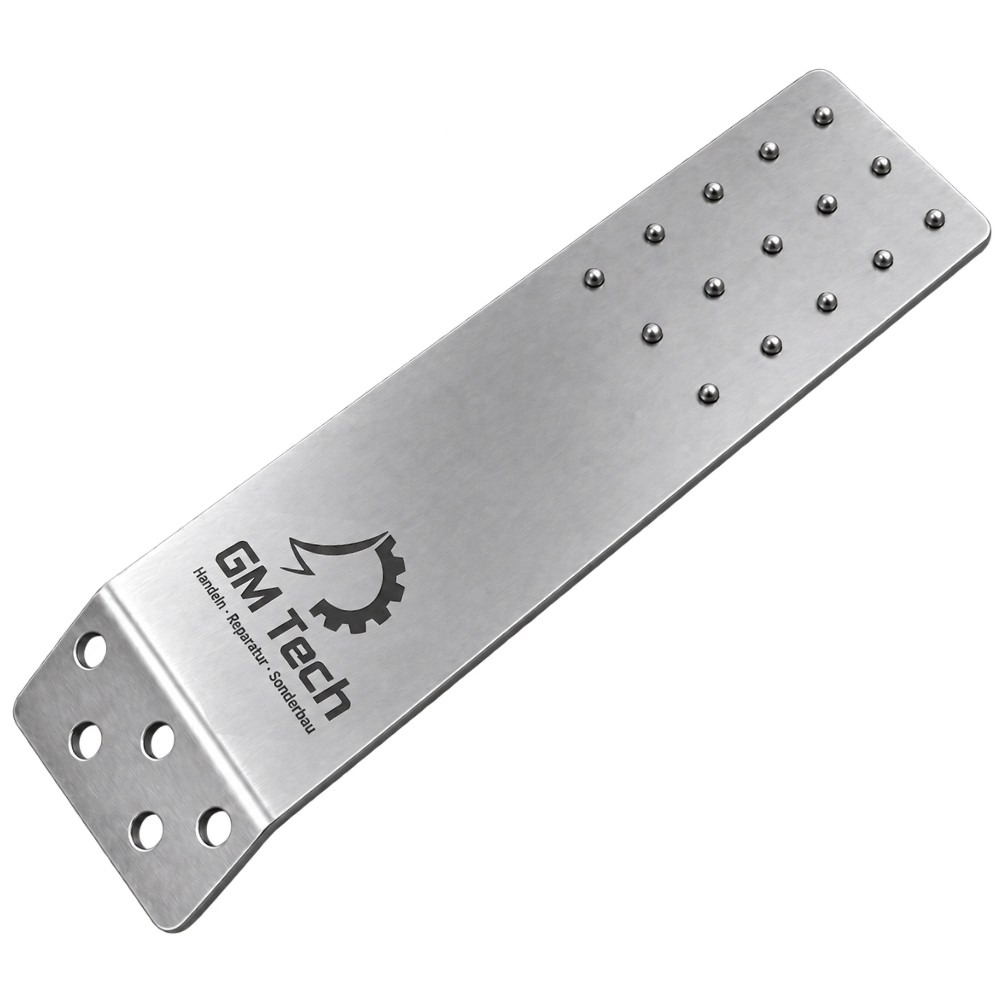

Cette plaque d’écartement est conçue pour un coin d’abattage mécanique 20T. Elle mesure environ 270 mm de longueur pour 65 mm de largeur, avec une épaisseur comprise approximativement entre 1 et 2 mm.

Sa surface comporte des reliefs d’accroche destinés à améliorer l’ancrage du dispositif dans le trait de coupe et à limiter son recul pendant la mise sous charge.

Le mécanisme complet utilise deux plaques d’écartement. Lors de l’entretien, leur état doit être vérifié afin de détecter toute déformation, usure prononcée ou détérioration susceptible de modifier leur appui sur le bois.
