Manchon fileté n°2 pour le coin d’abattage mécanique de 20 tonnes

Manchon arrière pour le mécanisme du coin d’abattage 20T

Positionné dans la partie arrière du mécanisme, le manchon fileté n°2 travaille directement avec la broche filetée. Il contribue à maintenir celle-ci correctement guidée lorsqu’elle tourne et transmet le mouvement nécessaire au déplacement du coin d’avance.

La précision de ce guidage est importante pour conserver un fonctionnement fluide du dispositif. Un manchon présentant une usure importante au niveau de son filetage peut générer davantage de jeu, augmenter les frottements ou perturber la progression normale de la broche.

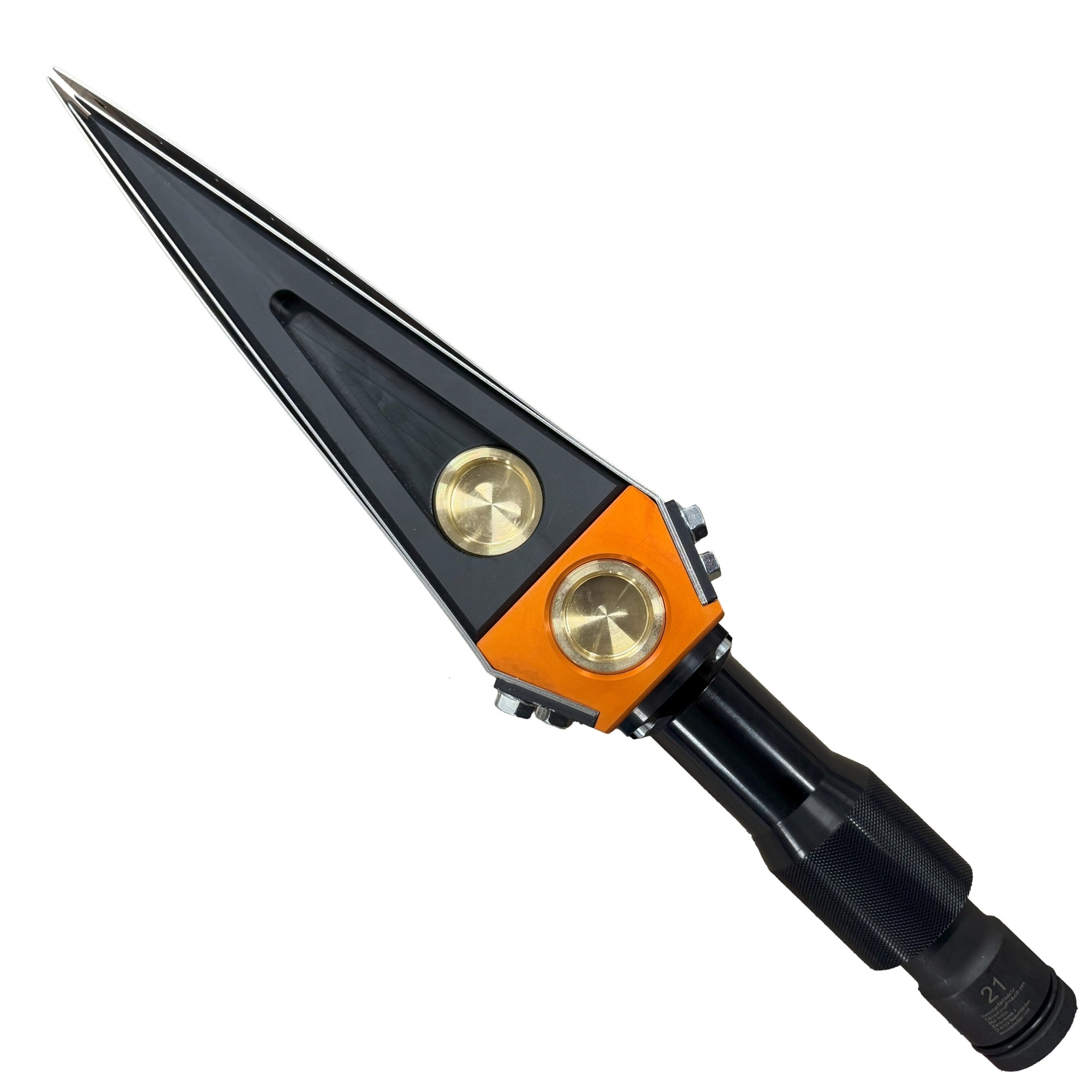

Cette pièce détachée est destinée au coin d’abattage mécanique portant la référence 053017.20T.

Le manchon fileté n°2 prend place dans la partie arrière du mécanisme et travaille directement avec la broche filetée. Il contribue à maintenir son guidage pendant la rotation et participe à la transmission régulière du mouvement nécessaire au fonctionnement du coin d’abattage.

Guidage et lubrification de la broche filetée pour coin d'abttage mécanique

Le manchon n°2 possède un graisseur intégré permettant d’appliquer directement la graisse au niveau de la broche. Cette lubrification réduit les frottements entre les surfaces filetées et participe au maintien d’un déplacement régulier, même lorsque le mécanisme est fortement sollicité pendant les travaux forestiers.

Le graissage fait partie de l’entretien essentiel du coin mécanique. La documentation prévoit deux graisseurs M6 à 180° sur le mécanisme FK20 et recommande une nouvelle lubrification notamment après une période prolongée sans utilisation.

Maintenir les filetages propres et correctement graissés contribue également à limiter l’usure de la broche et des manchons. Les résidus, saletés et anciennes graisses contaminées doivent être éliminés lors des opérations d’entretien avant l’application d’un nouveau lubrifiant.

Remplacez un manchon fileté usé sans changer le mécanisme complet

La conception démontable du coin d’abattage permet de remplacer séparément ses principaux composants. Le manchon fileté n°2 peut ainsi être renouvelé lorsque son filetage est détérioré ou lorsque son état ne permet plus un guidage satisfaisant de la broche.

Cette intervention permet de conserver les autres éléments encore fonctionnels et de remettre en état la transmission sans remplacer l’ensemble du dispositif.

Après remontage, le mouvement de la broche doit être contrôlé sur toute sa course. La rotation doit rester régulière et ne présenter ni point dur, ni jeu excessif, ni résistance inhabituelle avant la remise en service du matériel.

Caractéristiques techniques :

Le manchon fileté n°2 est destiné au mécanisme d’un coin d’abattage mécanique 20T. Il est installé dans la partie arrière du système et assure le guidage de la broche filetée.

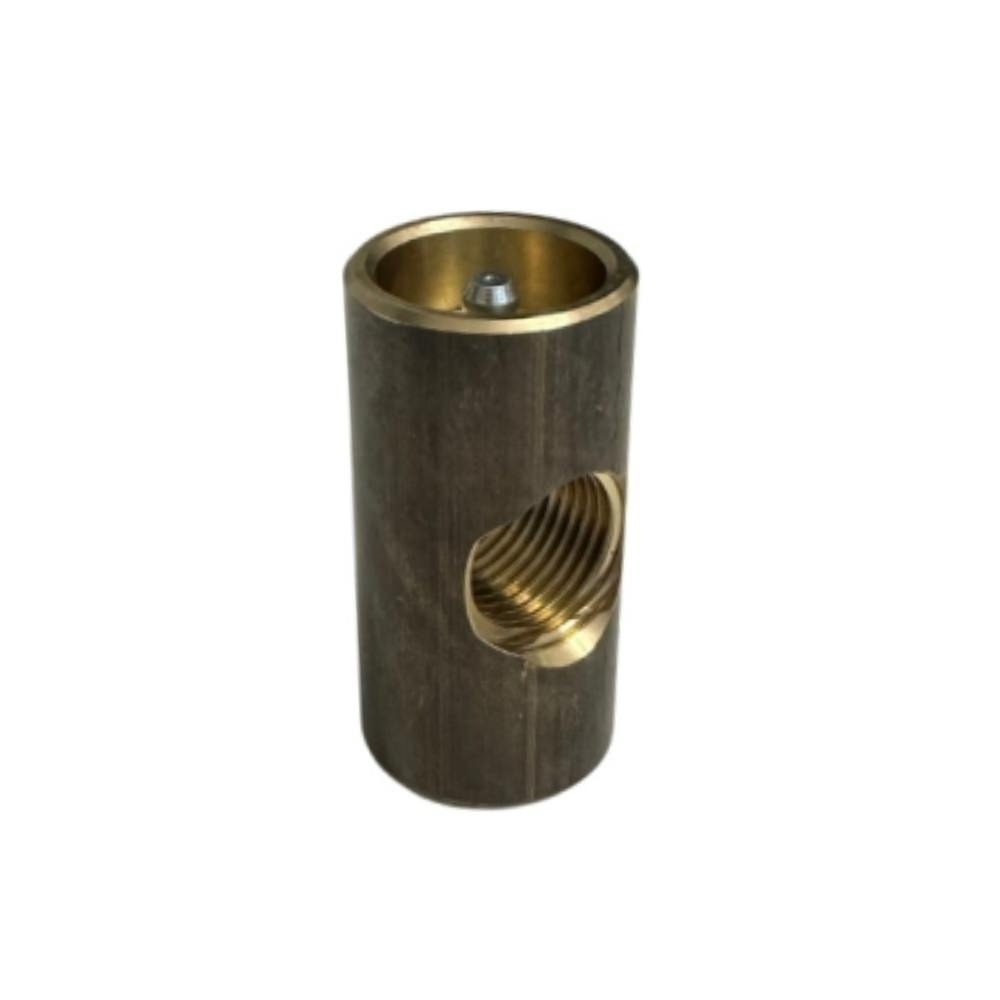

La pièce présente une longueur de 63 mm et un diamètre extérieur de 33 mm. Elle dispose également d’un graisseur intégré permettant de lubrifier directement la broche et de limiter les frottements au niveau du filetage.

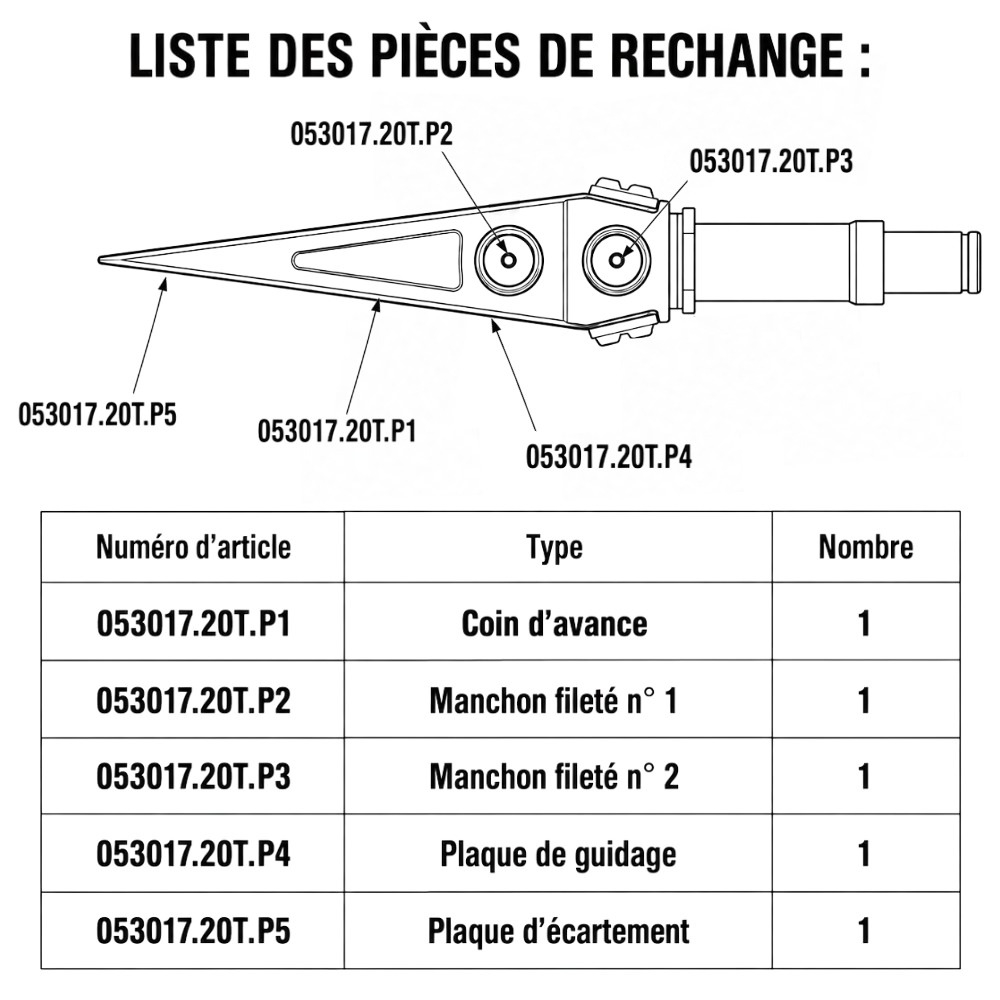

Le mécanisme FK20 utilise un manchon fileté n°1 et un manchon fileté n°2 : ces deux composants correspondent à des pièces distinctes et doivent être sélectionnés en fonction de leur emplacement dans le dispositif.

Avant le remontage, les filetages doivent être propres et correctement lubrifiés. Une fois la pièce installée, le fonctionnement de la broche doit être contrôlé à vide afin de s’assurer de son déplacement fluide et de l’absence de résistance anormale.
