Coin d’avance pour coin d’abattage mécanique de 30 tonnes

Coin d’avance pour assurer l’ouverture du coin mécanique 30 T

Le coin d’avance occupe une fonction centrale dans la transmission du mouvement. Lorsque la broche filetée est entraînée, elle provoque son déplacement vers l’avant. Cette progression écarte les plaques métalliques du dispositif et permet de transmettre progressivement l’effort dans le trait d’abattage.

Le mécanisme 30T dispose d’une course de 120 mm et développe une force de compression maximale de 30 tonnes. Le coin d’avance doit donc conserver une géométrie et un état de surface adaptés afin d’accompagner régulièrement cette course et de maintenir le bon fonctionnement de l’ensemble.

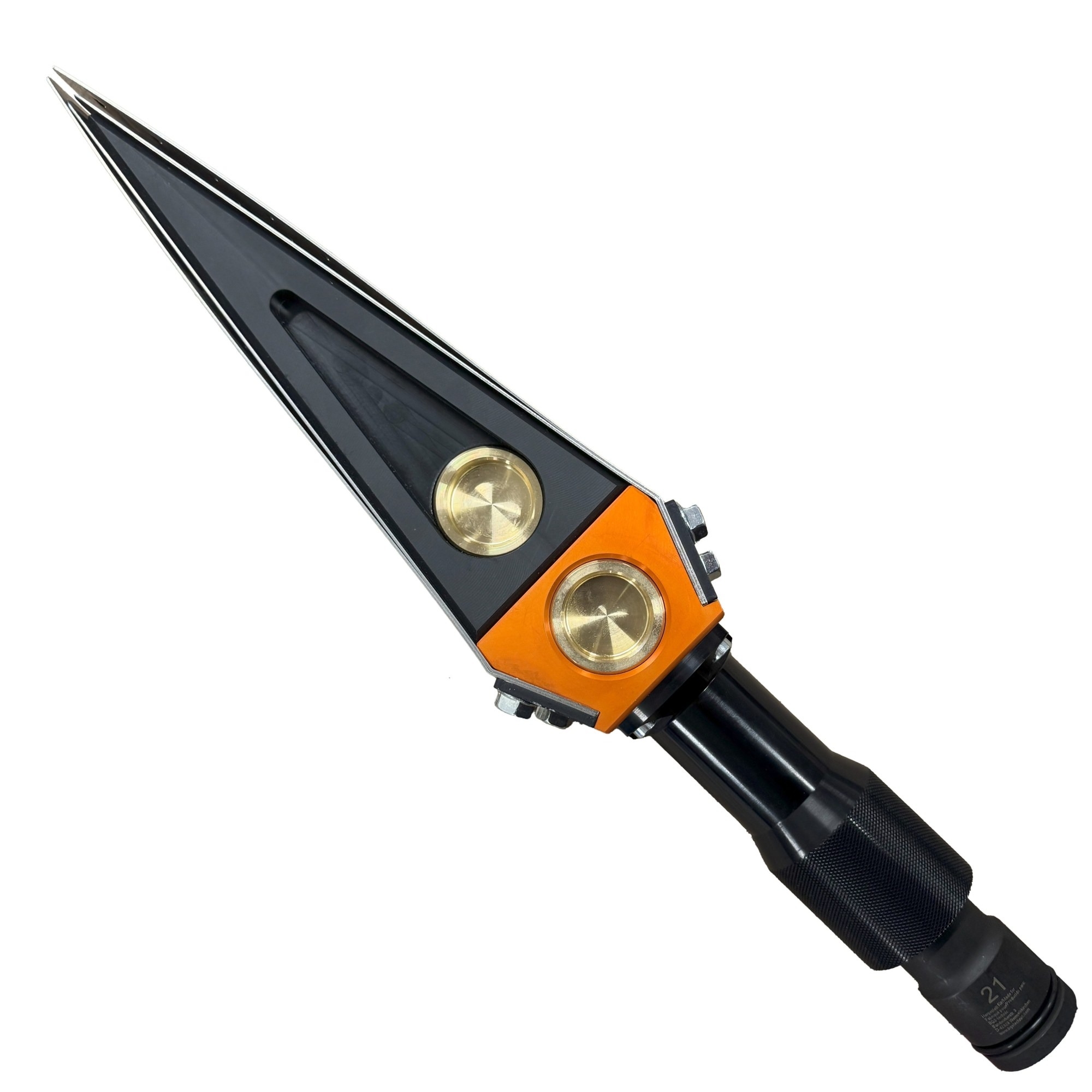

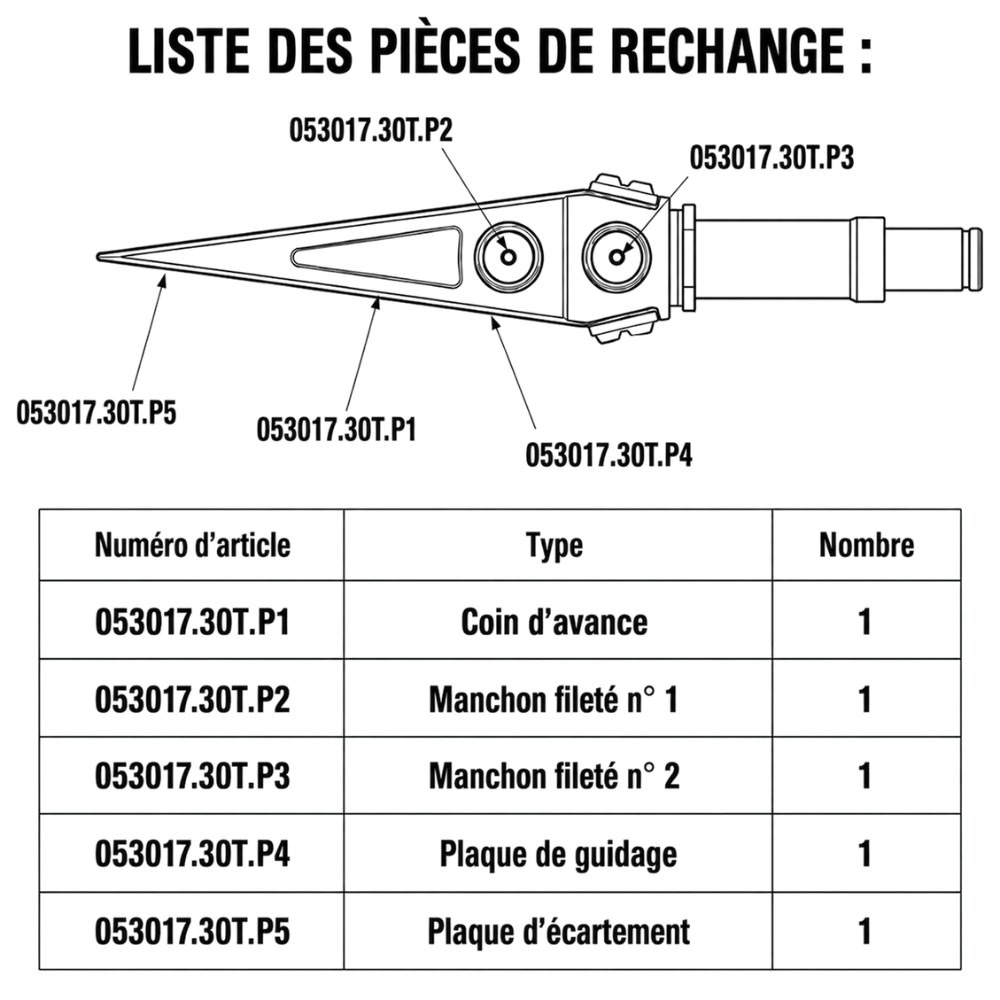

Cette pièce détachée est destinée au coin d’abattage mécanique portant la référence 053017.30T.

Une pièce robuste conçue pour les contraintes de l’abattage forestier

Fabriqué en plastique robuste, le coin d’avance associe une bonne résistance mécanique à un poids contenu. Cette construction est adaptée aux sollicitations répétées rencontrées lors de l’utilisation d’un coin mécanique sur les chantiers forestiers.

Sa forme est conçue pour travailler directement avec les autres éléments du mécanisme et assurer une progression régulière lorsque la broche est actionnée. Un coin d’avance fortement marqué, déformé ou détérioré peut perturber le déplacement des plaques et générer des résistances anormales pendant l’ouverture ou la fermeture.

Le remplacement de cette pièce permet d’intervenir uniquement sur l’élément usé et de conserver les autres composants encore en bon état.

Montage et contrôle du coin d’avance

Lors du remontage, le réglage de la course doit être respecté afin de préserver le fonctionnement du mécanisme. Pour le modèle 30T, la valeur de réglage prévue est de 120 mm. Une fois la pièce repositionnée et les plaques remontées, un essai de fonctionnement doit être effectué avant la remise en service.

Le dispositif possède une butée mécanique. Lors de la fermeture, le coin d’avance ne doit pas être forcé avec une pression excessive contre le corps principal, sous peine de détériorer la pièce.

Les surfaces de contact doivent également rester propres. Des copeaux, de la terre ou d’autres résidus présents entre le corps et le coin d’avance peuvent être comprimés dans la matière lors de la fermeture et provoquer une détérioration prématurée.

Caractéristiques techniques ;

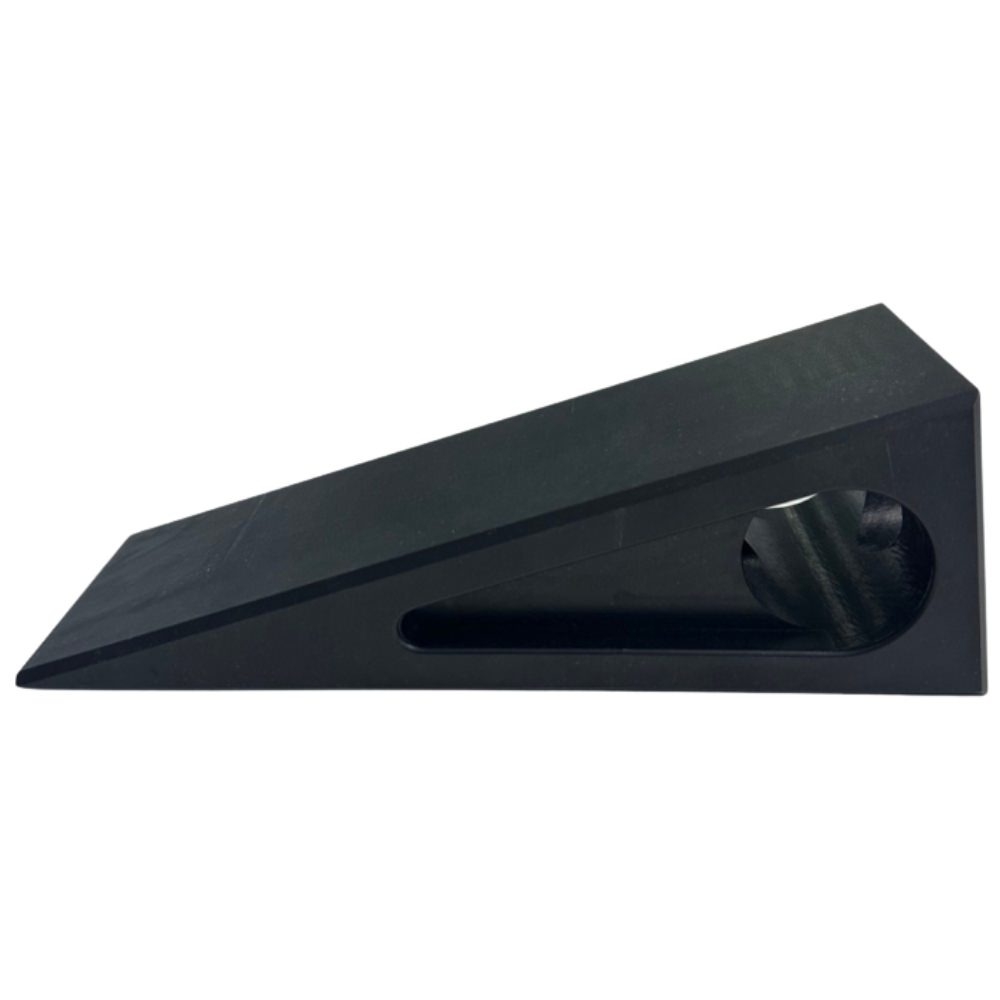

Ce coin d’avance est fabriqué en plastique robuste et présente des dimensions d’environ 225 × 85 × 77 mm. Il est conçu pour travailler au sein d’un mécanisme d’abattage de 30 tonnes et assurer le déplacement nécessaire à l’ouverture progressive des plaques d’écartement.

Le mécanisme auquel il est destiné possède une course de 120 mm, une force maximale de 30 tonnes et fonctionne grâce à une broche filetée qui entraîne directement le coin d’avance vers l’avant.

Avant toute remise en service après remplacement, le déplacement doit être contrôlé sur l’ensemble de la course afin de vérifier l’absence de point dur, de frottement inhabituel ou de mauvais positionnement.
