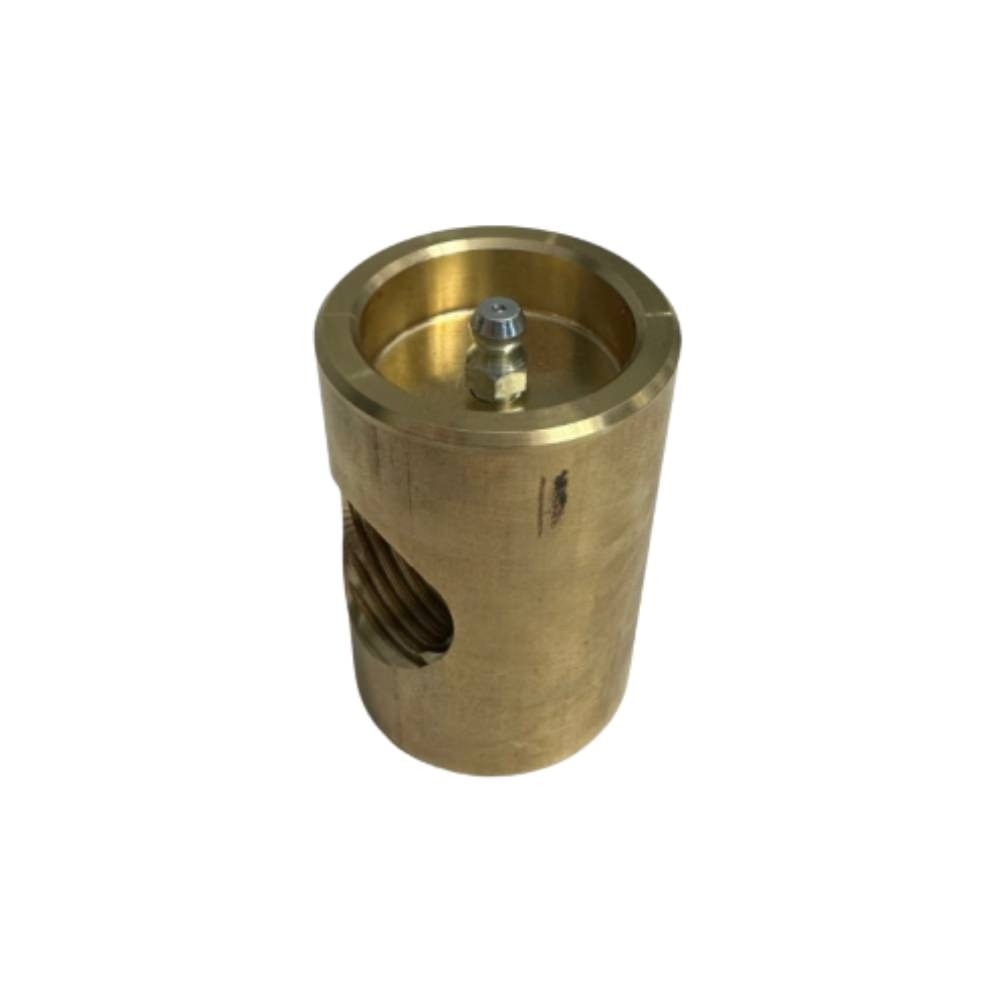

Manchon fileté n°1 pour le coin d’abattage mécanique de 30 tonnes

Manchon fileté pour assurer le guidage de la broche du coin 30T

Le manchon fileté travaille directement avec la broche qui entraîne le mécanisme d’écartement. Lorsque celle-ci est mise en rotation, le système transforme ce mouvement en déplacement longitudinal du coin d’avance, qui provoque ensuite l’ouverture progressive des plaques d’écartement.

Le filetage du manchon participe au maintien d’un mouvement régulier de la broche. Son état est donc important pour conserver une transmission fluide et limiter l’apparition de jeu, de résistance ou de frottements anormaux pendant l’utilisation.

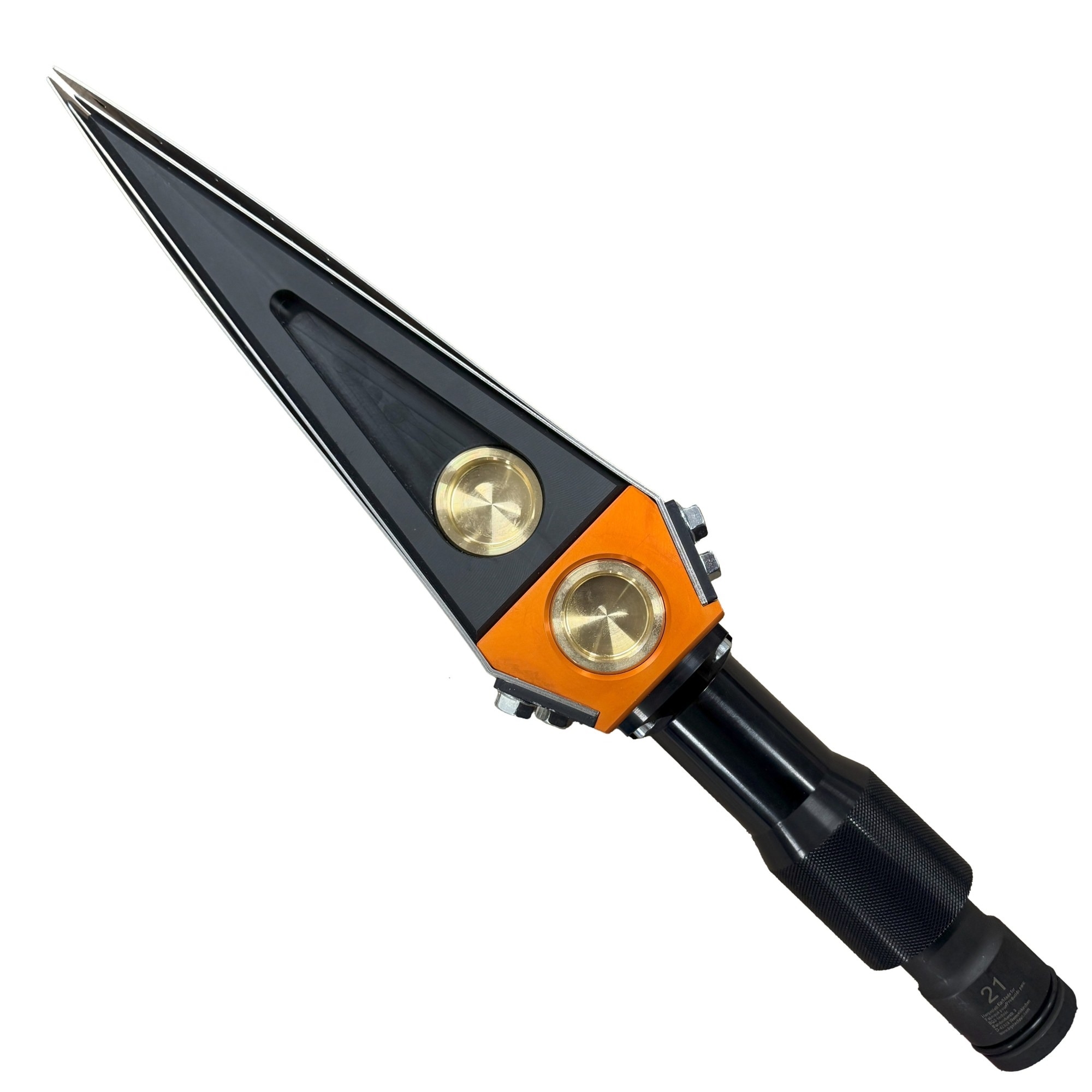

Cette pièce détachée est destinée au coin d’abattage mécanique portant la référence 053017.30T. Le modèle correspondant développe une capacité de 30 tonnes et possède une course de 120 mm.

Préservez la transmission mécanique et la régularité du mouvement

Les composants filetés sont particulièrement sollicités lorsque le coin mécanique travaille sous charge. Une usure importante peut progressivement modifier l’engagement entre la broche et le manchon et perturber la régularité du déplacement.

Le remplacement d’un manchon détérioré permet de restaurer un contact correct au niveau du filetage et de conserver le fonctionnement prévu du mécanisme. Cette intervention évite également de maintenir en service une pièce présentant une usure susceptible d’accélérer la détérioration de la broche ou des autres composants.

Après remplacement, la broche doit pouvoir être vissée et dévissée sans résistance ni frottement notable. Ce contrôle permet de vérifier que le mécanisme retrouve une course régulière avant sa remise en service.

Lubrification du manchon fileté et entretien du mécanisme

La lubrification est essentielle pour préserver les surfaces filetées. Les filetages et les surfaces de glissement doivent rester correctement graissés afin de réduire les frottements, de faciliter le déplacement du mécanisme et d’en limiter l’usure.

Le filetage étant fortement sollicité, une lubrification quotidienne est recommandée lors de l’utilisation. L’excédent de graisse ainsi que la graisse contaminée par des poussières ou des résidus doivent être retirés avant d’appliquer du lubrifiant propre. Une graisse résistante à l’eau est adaptée aux conditions rencontrées lors des travaux forestiers.

Le mécanisme doit également être protégé de l’humidité, des intempéries et d’une exposition prolongée aux UV lorsqu’il est stocké. Après une longue période sans utilisation, une nouvelle lubrification est recommandée avant la remise en service.

Caractéristiques techniques :

Le manchon fileté n°1 est un composant mécanique destiné au système de transmission d’un coin d’abattage mécanique 30T. Il fonctionne conjointement avec la broche filetée et participe au mouvement permettant la progression du coin d’avance puis l’écartement des plaques.

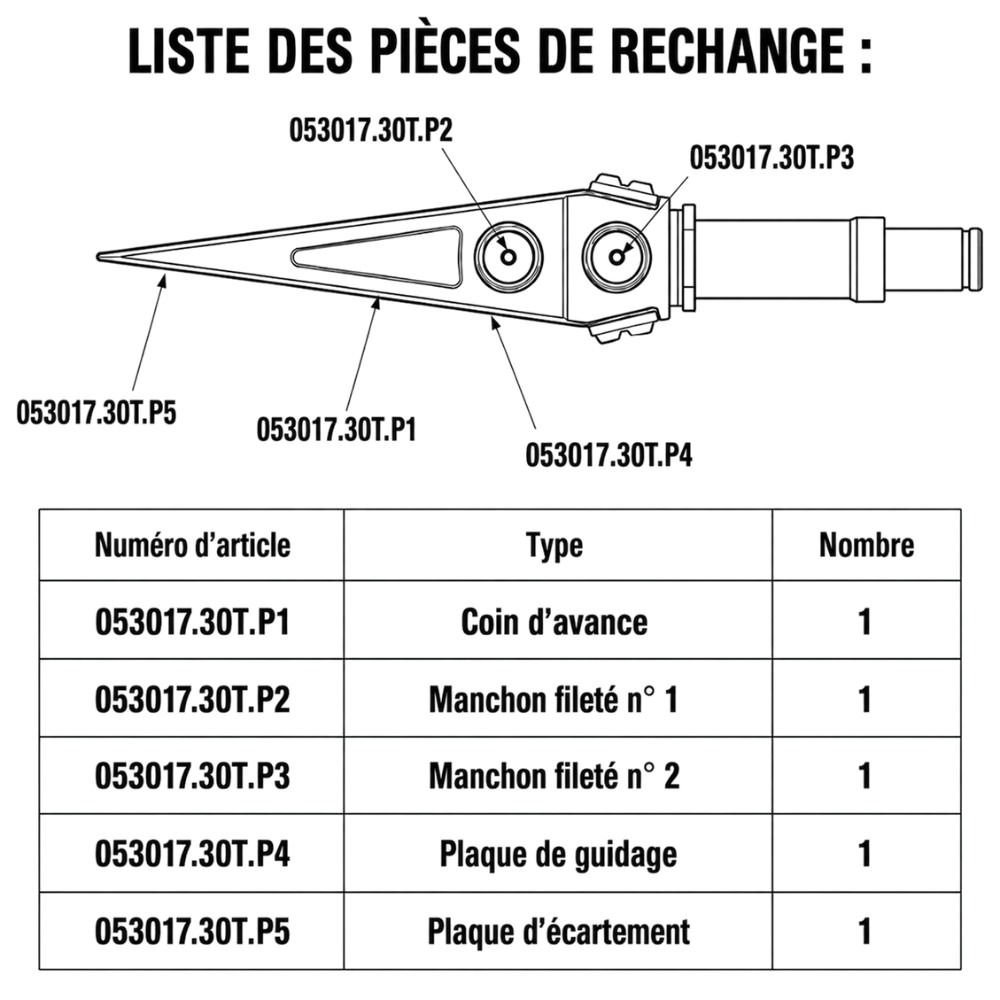

Le mécanisme utilise une broche filetée et deux manchons, ainsi que des éléments de guidage et d’écartement. L’entretien des filetages est particulièrement important afin de conserver un fonctionnement fluide et de limiter les contraintes générées par les frottements.

Avant le montage, les surfaces filetées doivent être propres et correctement lubrifiées. Après installation, plusieurs cycles de fonctionnement à vide permettent de vérifier que la broche se déplace librement, sans point dur ni résistance inhabituelle.
