Manchon fileté n°2 pour le coin d’abattage mécanique de 30 tonnes

Guidage arrière de la broche du coin d’abattage de 30 tonnes

Installé dans la partie arrière du mécanisme, le manchon fileté n°2 travaille directement avec la broche filetée. Il contribue à maintenir celle-ci correctement guidée lorsqu’elle tourne et entraîne le déplacement du coin d’avance.

La précision du guidage est importante pour conserver un mouvement régulier pendant les phases d’ouverture et de fermeture. Un filetage usé ou détérioré peut augmenter le jeu, provoquer des frottements supplémentaires et rendre le fonctionnement du mécanisme moins fluide.

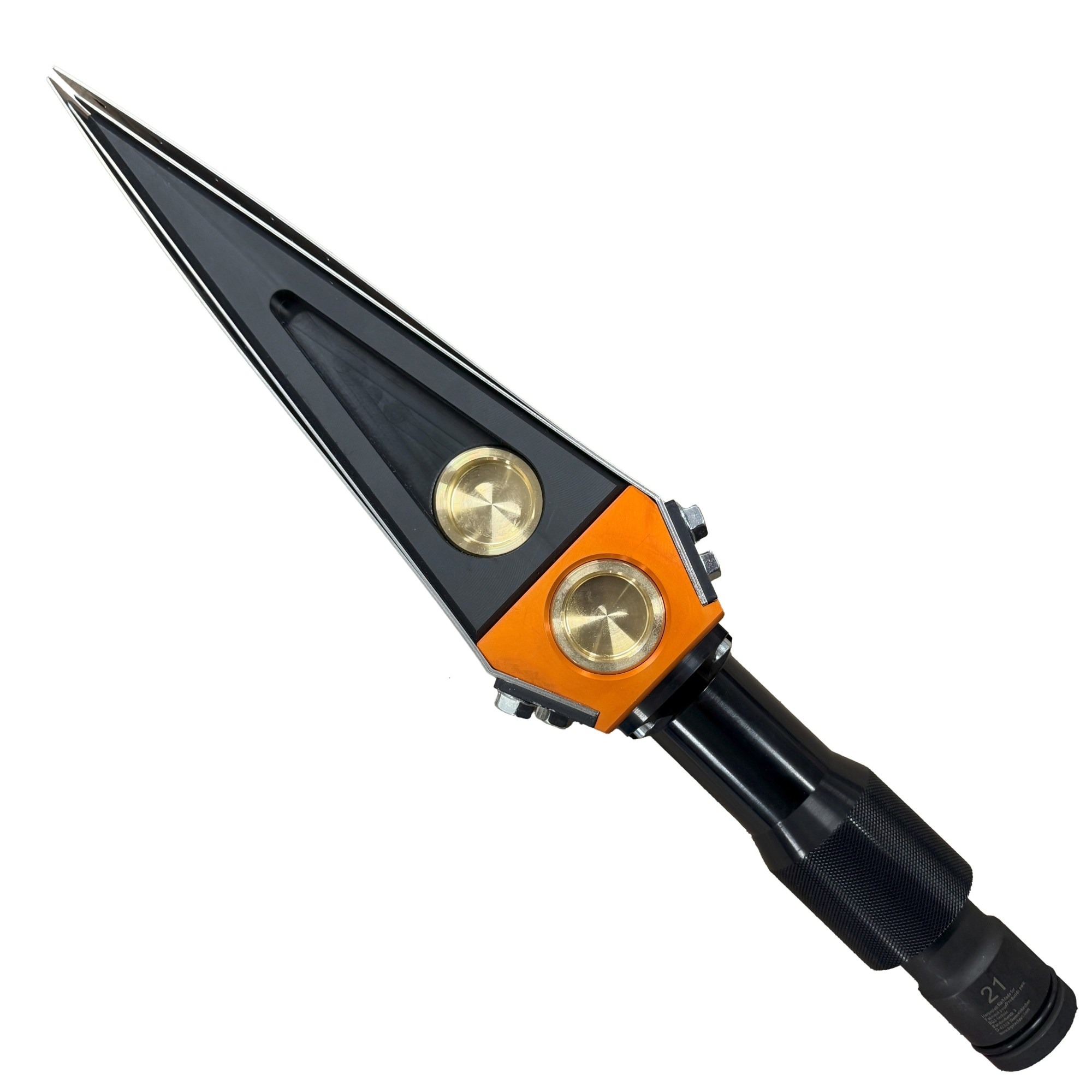

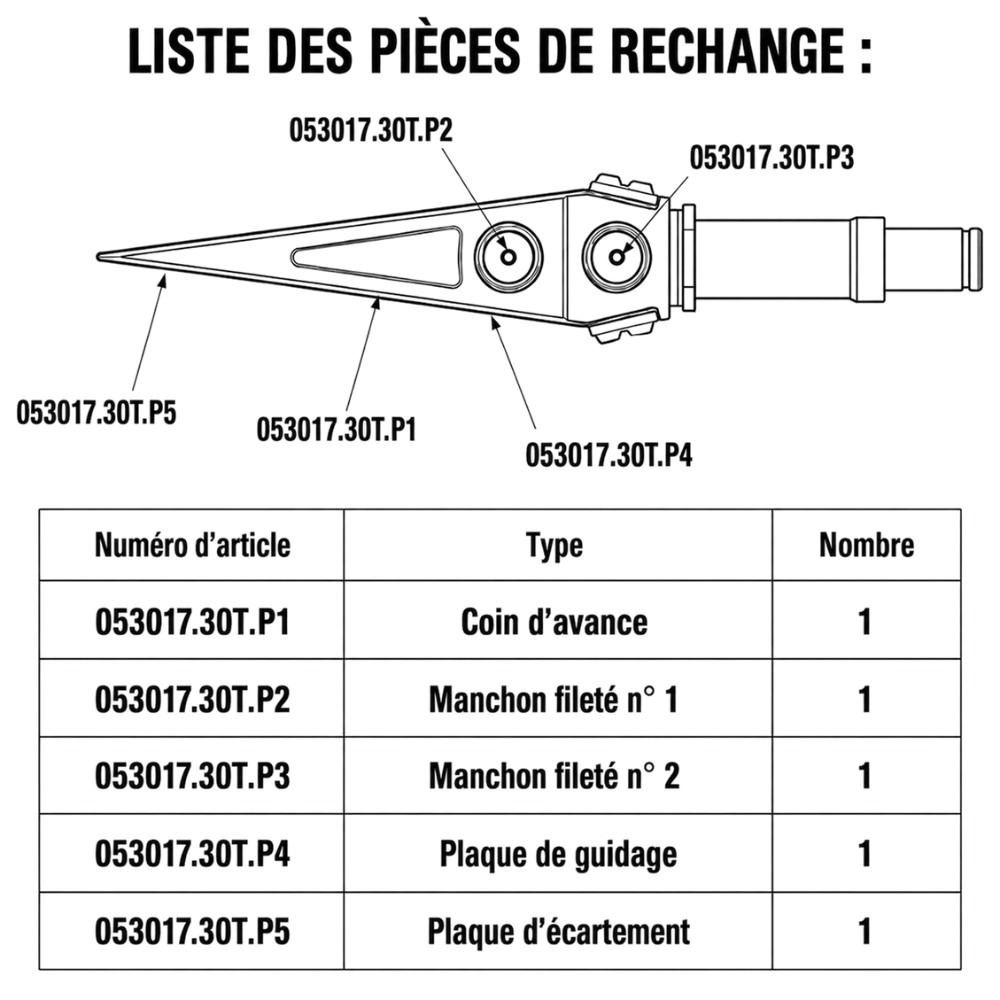

Cette pièce détachée est destinée au coin d’abattage mécanique portant la référence 053017.30T.

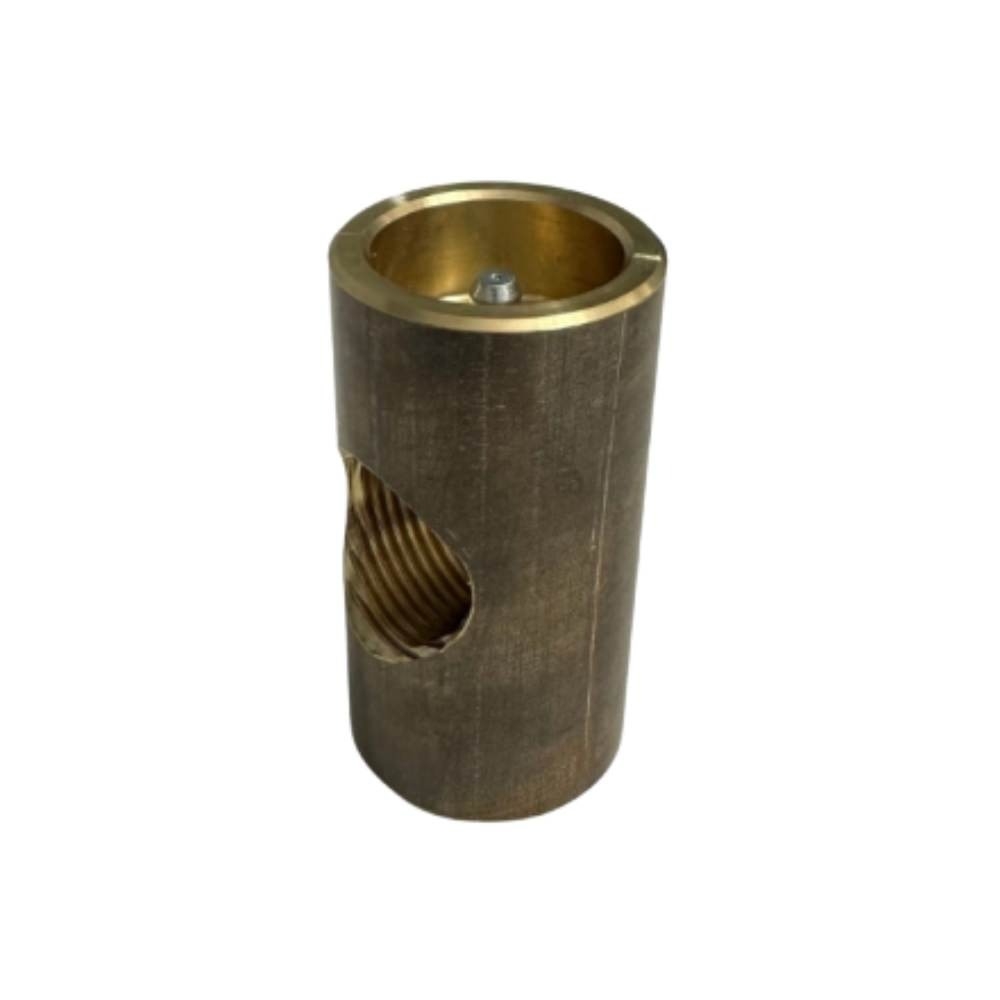

Manchon fileté avec graisseur intégré pour limiter les frottements

Le manchon intègre un graisseur permettant d’appliquer le lubrifiant directement au niveau de la broche filetée. Cette lubrification réduit les frottements entre les surfaces en mouvement et contribue à préserver les filetages lors des utilisations répétées sous charge.

Un graissage régulier facilite également la rotation de la broche et limite l’apparition de résistances anormales. Les surfaces doivent rester propres afin d’éviter que la poussière, les copeaux ou d’autres résidus ne se mélangent à la graisse et n’accélèrent l’usure du mécanisme.

Après une période prolongée sans utilisation, une nouvelle lubrification du système est recommandée avant sa remise en service.

Remplacement du manchon fileté sur le mécanisme 30T

Le remplacement du manchon peut être nécessaire lorsque son filetage présente une usure importante, lorsqu’un jeu anormal apparaît au niveau de la broche ou lorsque la rotation devient moins régulière.

Avant le remontage, la broche et les surfaces filetées doivent être nettoyées puis correctement lubrifiées. Le manchon doit ensuite être installé de manière à conserver l’alignement prévu du mécanisme.

Une fois la pièce remplacée, plusieurs cycles d’ouverture et de fermeture à vide permettent de contrôler la rotation de la broche. Le mouvement doit rester fluide, sans point dur, blocage ni jeu excessif avant la remise en service du coin d’abattage.

Caractéristiques techniques :

Le manchon fileté n°2 est une pièce mécanique destinée au guidage arrière de la broche d’un coin d’abattage mécanique 30T. Il mesure 75 mm de longueur pour 40 mm de diamètre et dispose d’un graisseur intégré facilitant la lubrification de la broche.

Il fonctionne conjointement avec la broche filetée et les autres éléments de transmission pour permettre le déplacement régulier du mécanisme d’écartement. Son entretien repose principalement sur le contrôle de l’état du filetage, le nettoyage des surfaces et le maintien d’une lubrification adaptée.
