Plaque de guidage pour le coin d’abattage mécanique de 30 tonnes

Plaque de guidage pour maintenir l’alignement du coin d’abattage 30 tonnes

La plaque de guidage accompagne le déplacement du mécanisme lorsque le coin d’abattage est mis en action. Elle contribue à maintenir les pièces mobiles dans leur axe afin que le mouvement reste régulier pendant les phases d’ouverture et de fermeture.

Cette fonction est particulièrement importante sur un système capable de développer une force d’écartement élevée. Un défaut de guidage peut provoquer des frottements irréguliers, augmenter le jeu entre les composants et perturber progressivement le fonctionnement du coin mécanique.

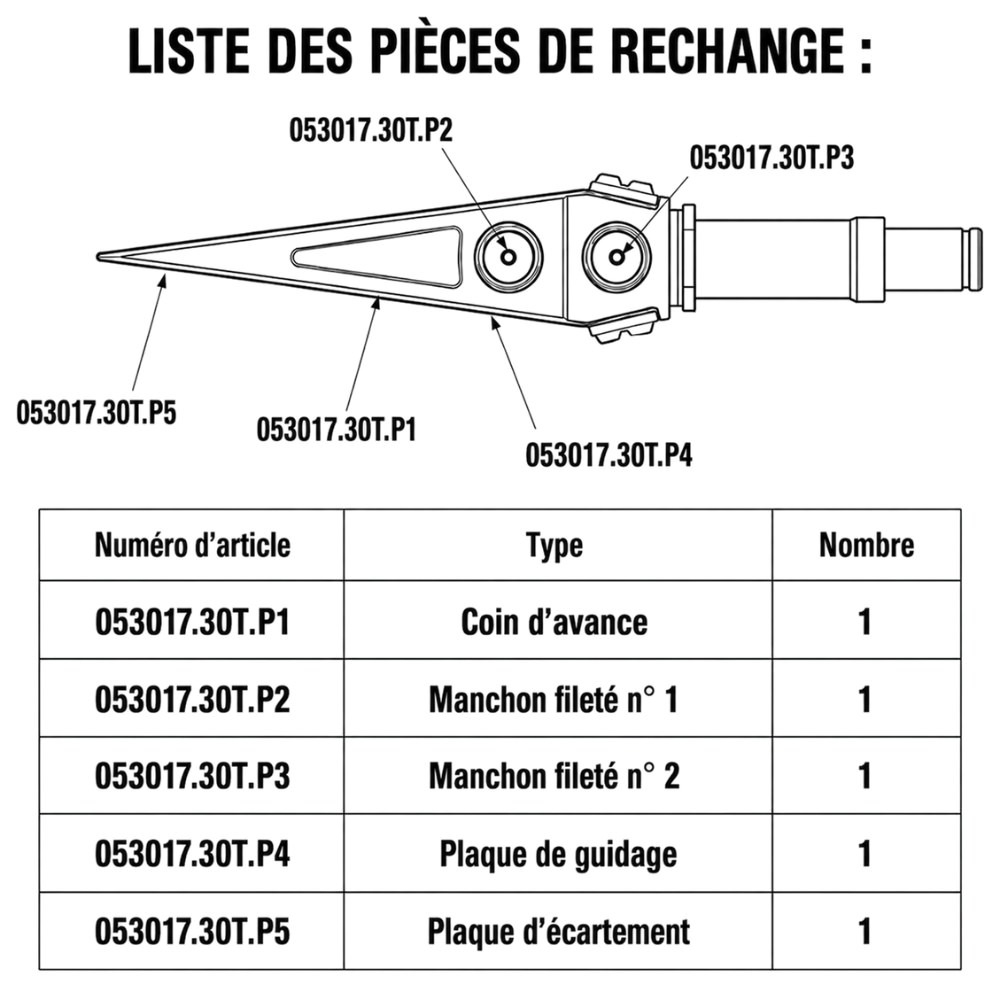

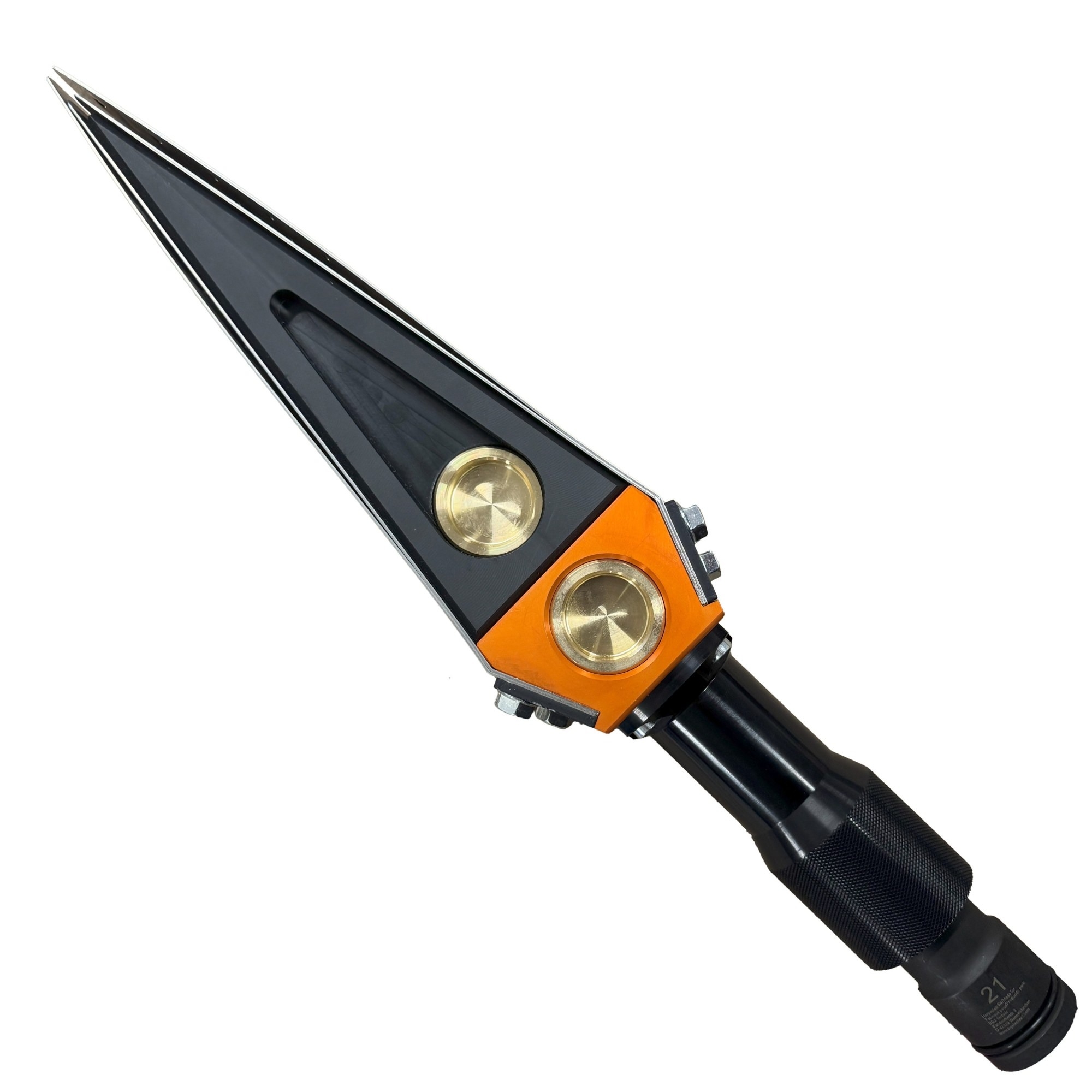

Cette pièce détachée est destinée au coin d’abattage mécanique portant la référence 053017.30T.

Stabilisez le déplacement du coin d’avance sous forte charge

Pendant l’utilisation, le coin d’avance se déplace à l’intérieur du mécanisme pour provoquer l’écartement progressif des plaques en contact avec le bois. La plaque de guidage participe à la stabilité de ce déplacement et aide à conserver une trajectoire régulière lorsque la charge augmente.

Une plaque en bon état limite les mouvements parasites et contribue à répartir correctement les contraintes entre les différents composants. Elle joue ainsi un rôle direct dans la fluidité du mécanisme et dans la préservation des surfaces soumises aux déplacements répétés.

Lorsque la plaque présente une déformation, une usure prononcée ou des marques importantes, le guidage peut devenir moins précis. Son remplacement permet alors de retrouver un fonctionnement plus régulier et de limiter l’usure des autres pièces mécaniques.

Réduisez les frottements et l’usure du mécanisme d’écartement

Les déplacements répétés du coin d’avance génèrent des contraintes importantes sur les éléments de guidage. La plaque doit conserver une surface suffisamment régulière pour accompagner le mouvement sans créer de résistance excessive.

L’accumulation de copeaux, de terre ou de résidus entre les pièces peut également perturber le guidage et accélérer l’abrasion. Les zones de contact doivent donc rester propres afin de préserver la liberté de mouvement du mécanisme.

Lors d’un remplacement, les surfaces environnantes doivent être soigneusement nettoyées avant le remontage. Après installation, plusieurs cycles d’ouverture et de fermeture à vide permettent de contrôler l’alignement des éléments et de vérifier l’absence de point dur ou de frottement inhabituel.

Caractéristiques techniques :

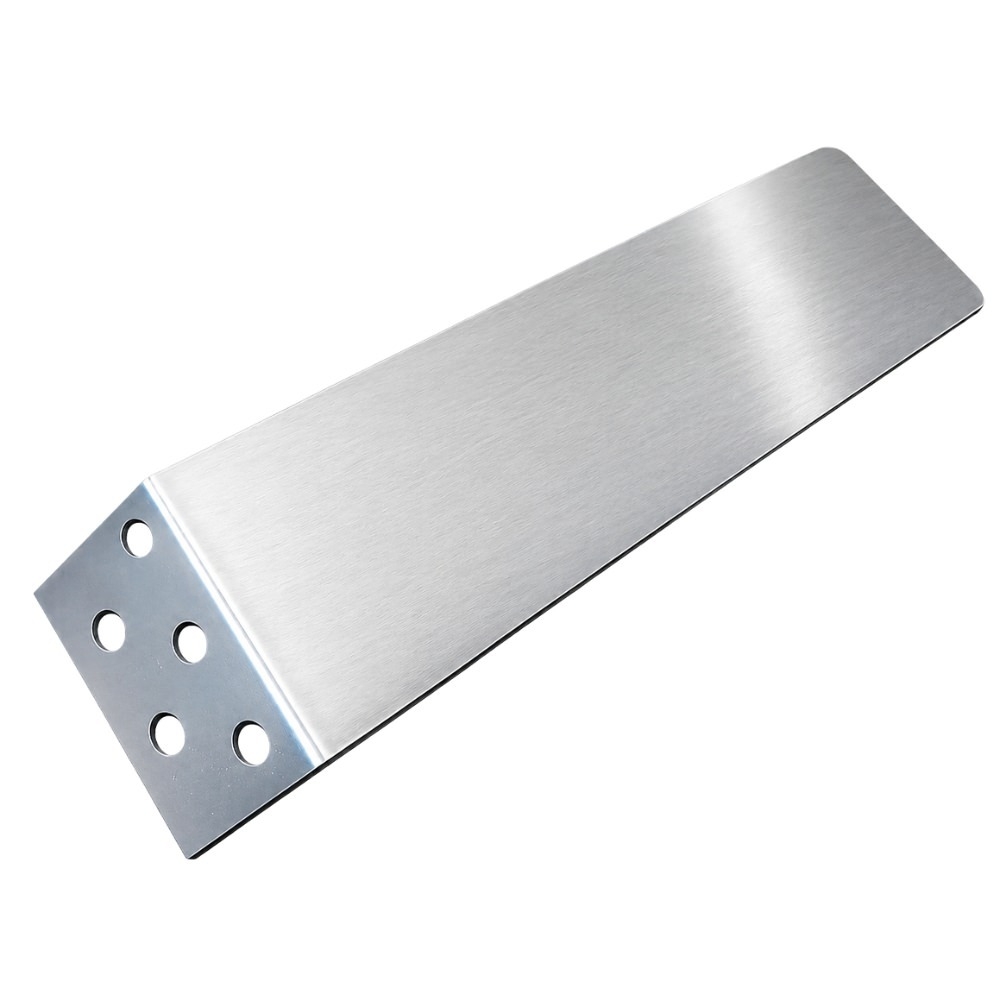

Cette plaque de guidage est conçue pour le mécanisme d’un coin d’abattage mécanique 30 tonnes. Elle mesure environ 285 mm de longueur pour 80 mm de largeur, avec une épaisseur comprise entre 1 et 2 mm.

Elle intervient dans le guidage des composants mobiles et participe au maintien du coin d’avance pendant son déplacement. Le mécanisme auquel elle est destinée possède une course de 120 mm.

Le système utilise deux plaques de guidage. Leur état doit être contrôlé régulièrement afin de détecter toute déformation, usure excessive ou détérioration susceptible de modifier la trajectoire des pièces mobiles.

Une fois remplacée, la plaque doit permettre au mécanisme de conserver un déplacement libre et régulier sur l’ensemble de sa course.
