Plaque d’écartement pour le coin d’abattage mécanique de 30 tonnes

Plaque d’écartement 30 tonnes pour transmettre l’effort dans le bois

Lorsque le mécanisme est actionné, les plaques d’écartement s’ouvrent progressivement sous l’action du coin d’avance. Elles prennent appui contre les parois du trait de coupe et transmettent directement la poussée générée par le dispositif.

Cette fonction permet de transformer le mouvement mécanique interne en effort d’écartement appliqué au tronc. Le système 30 tonnes utilise deux plaques qui travaillent simultanément de part et d’autre du mécanisme afin d’obtenir une ouverture régulière.

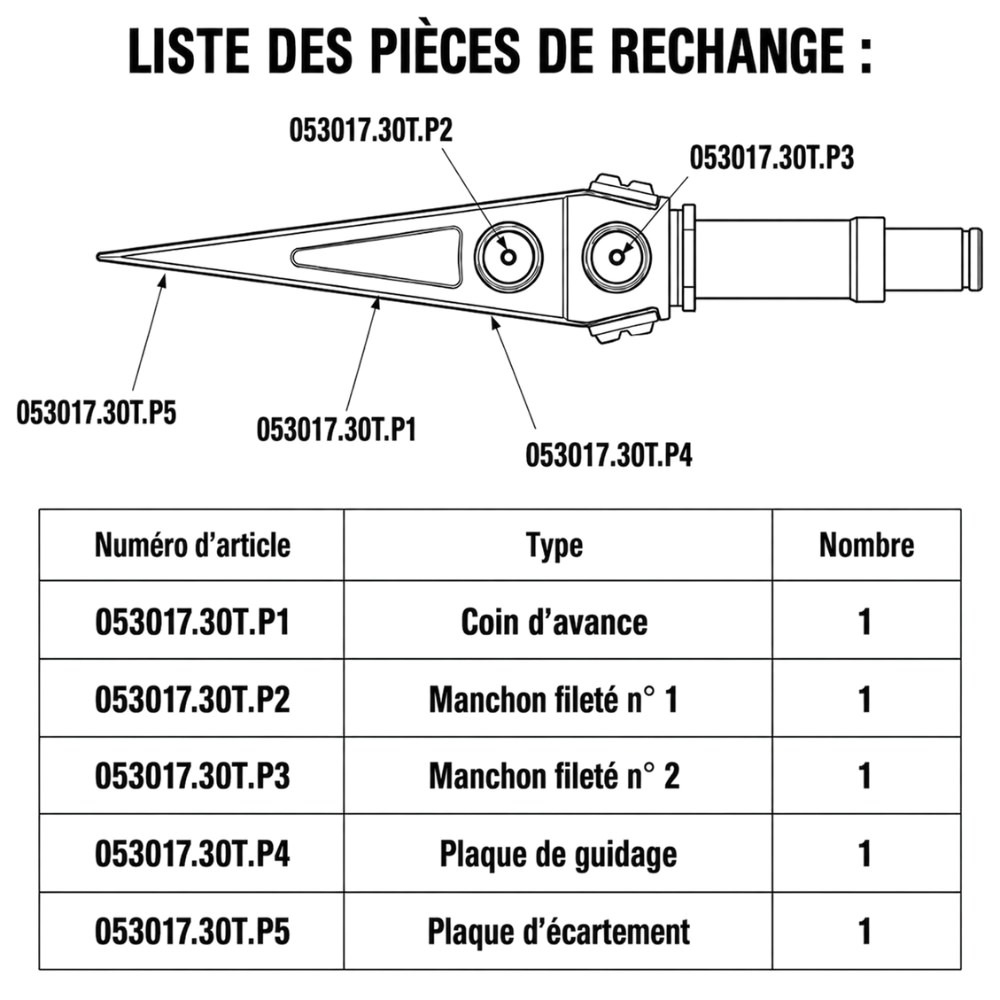

Cette pièce détachée est destinée au coin d’abattage mécanique portant la référence 053017.30T.

Reliefs d’accroche pour limiter le recul du coin d’abattage

La surface extérieure de la plaque comporte des reliefs spécialement profilés pour augmenter l’adhérence dans le bois. Leur géométrie crée une accroche importante dans le trait de coupe et aide à empêcher le dispositif de ressortir lorsque la pression augmente.

Cette stabilité est essentielle pendant la mise sous charge. Une plaque dont les reliefs sont fortement usés, déformés ou détériorés peut perdre en accroche et compromettre le maintien régulier du coin dans le tronc.

Le remplacement d’une plaque endommagée permet de retrouver une surface de contact adaptée et de conserver le comportement prévu du mécanisme pendant les travaux d’abattage.

Un positionnement correct pour répartir la poussée sur les deux plaques

Lors de l’utilisation, le coin d’abattage doit être engagé suffisamment profondément dans le trait de coupe pour que les plaques travaillent correctement. La documentation prévoit une insertion au minimum jusqu’à la troisième rangée de reliefs, soit entre 5 et 6 cm dans le tronc.

Le mécanisme doit également être positionné de manière à maintenir la broche au centre du trait. Ce placement favorise une déformation régulière des deux plaques d’écartement et limite les contraintes inutiles appliquées à la broche filetée.

L’état des deux plaques doit être contrôlé régulièrement afin de vérifier qu’elles conservent leur forme, leurs reliefs d’accroche et un déplacement homogène.

Caractéristiques techniques :

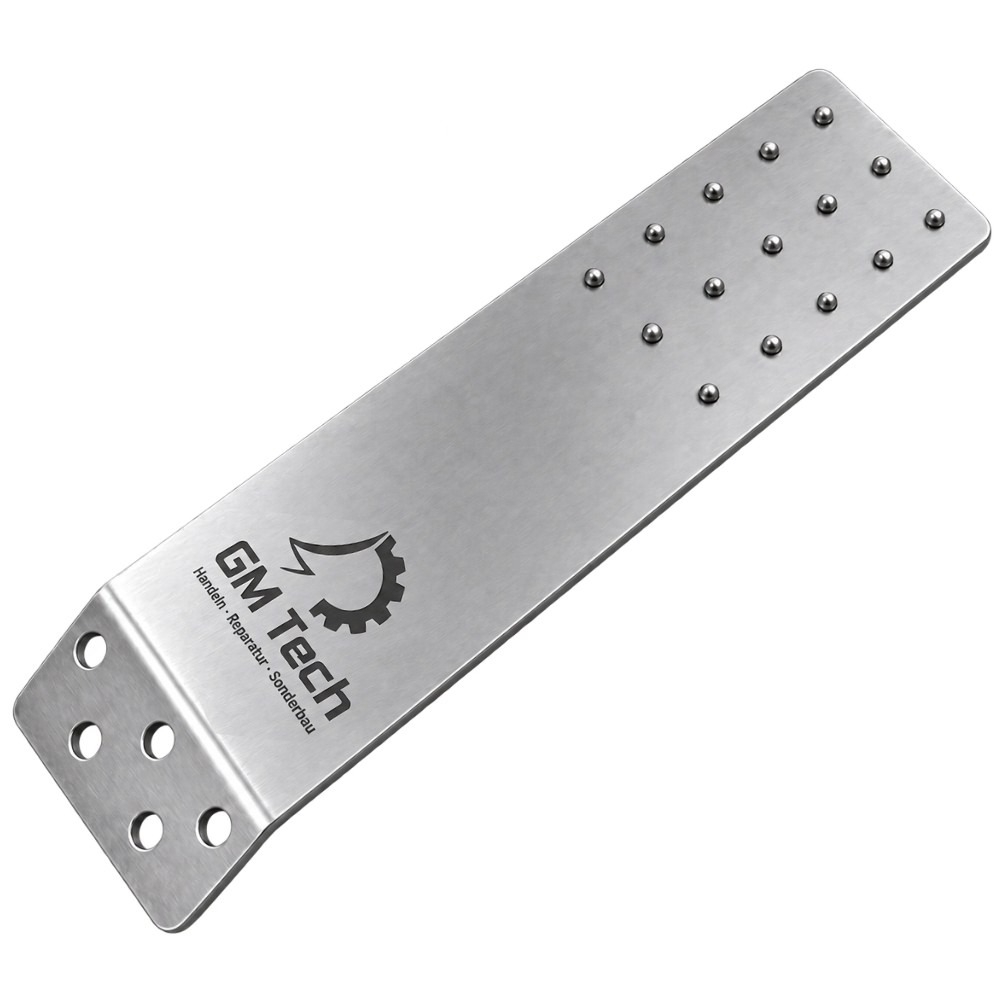

Cette plaque d’écartement mesure 295 mm de longueur pour 80 mm de largeur. Elle constitue l’élément extérieur du coin mécanique directement en contact avec le bois et possède des reliefs destinés à renforcer son ancrage dans le trait de coupe.

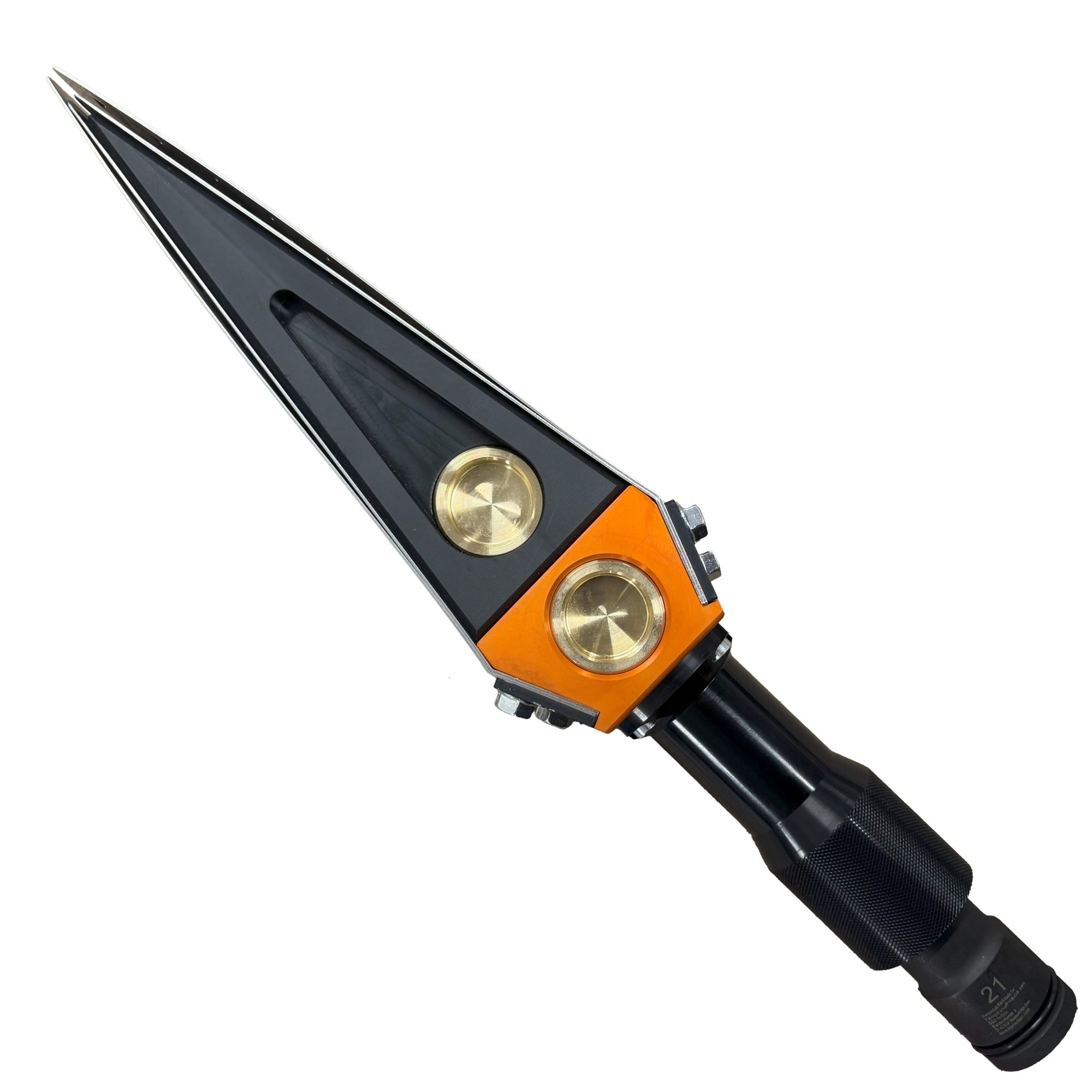

Le mécanisme auquel elle est destinée développe une force maximale de 30 tonnes et possède une course de 120 mm. Il utilise deux plaques d’écartement, qui peuvent être remplacées individuellement lorsqu’une usure ou une détérioration est constatée.

Avant la remise en service, la plaque doit être correctement positionnée et le mécanisme doit pouvoir s’ouvrir et se refermer sans blocage ni déformation anormale.
